Rasējumi

Šajā sadaļā ir apkopoti visi populārākie FIBO konstrukciju risinājumi, kas papildināti ar attiecīgu apdari un siltinājumu, lai varētu uzbūvēt ēku, kas pilnībā atbilst spēkā esošajai energoefektivitātes likumdošanai un spēj ilgmūžīgi nodrošināt izcilu komfortu.

Rasējumos ir norādīti Saint-Gobain koncerna ražotie un Latvijā pieejamie produkti: FIBO bloki un pārsedzes, ISOVER celtniecības izolācija, GYPROC/RIGIPS ģipša materiāli, WEBER maisījumi un hidroizolācija.

Aplūko pamatu konstrukciju rasējumus vai lejupielādē PDF un DWG formātos

  • Ventilējamas fasādes ar koka karkasa apakškonstrukciju un Fibo pamatu bloku pagraba sienas siltināšanas mezgls
  • Koka karkasa ārsienas un Fibo pamatu siltināšanas mezgls
  • Apmestās fasādes un Fibo pamatu siltināšanas mezgls
  • Fibo mūra sienas ar ķieģeļu apdari un Fibo pamatu siltināšanas mezgls

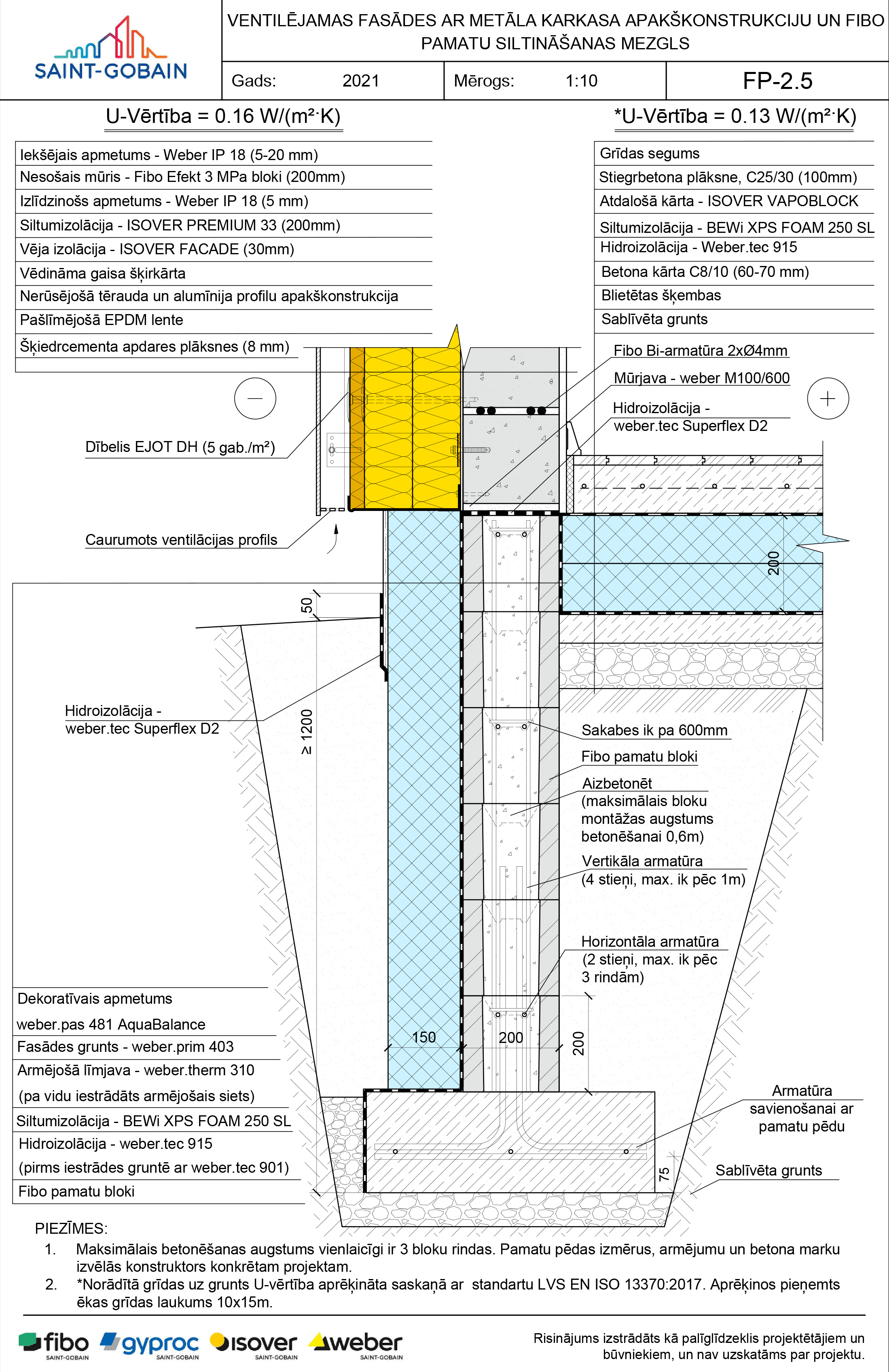

  • Ventilējamas fasādes ar metāla karkasa apakškonstrukciju un Fibo pamatu siltināšanas mezgls

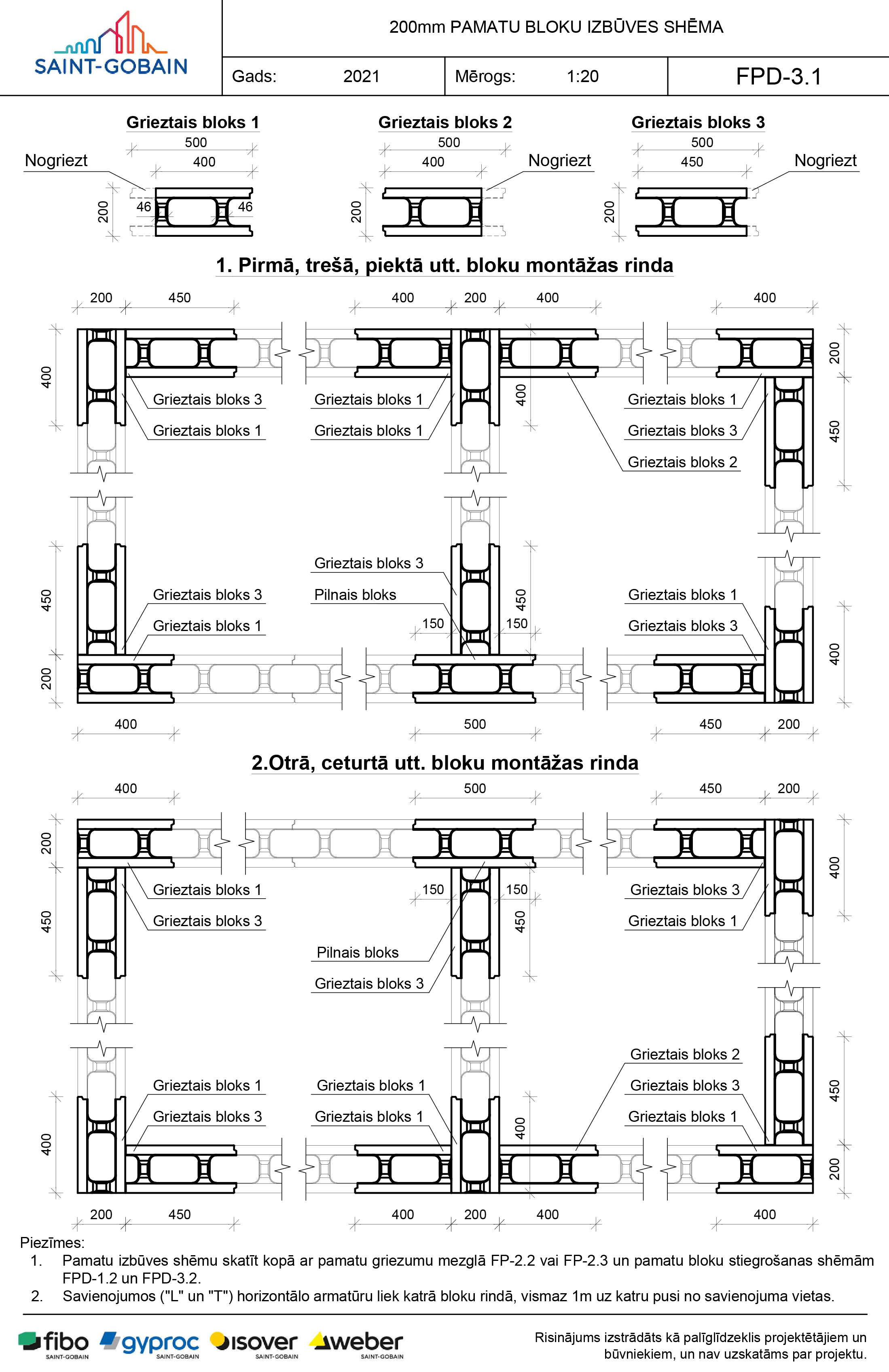

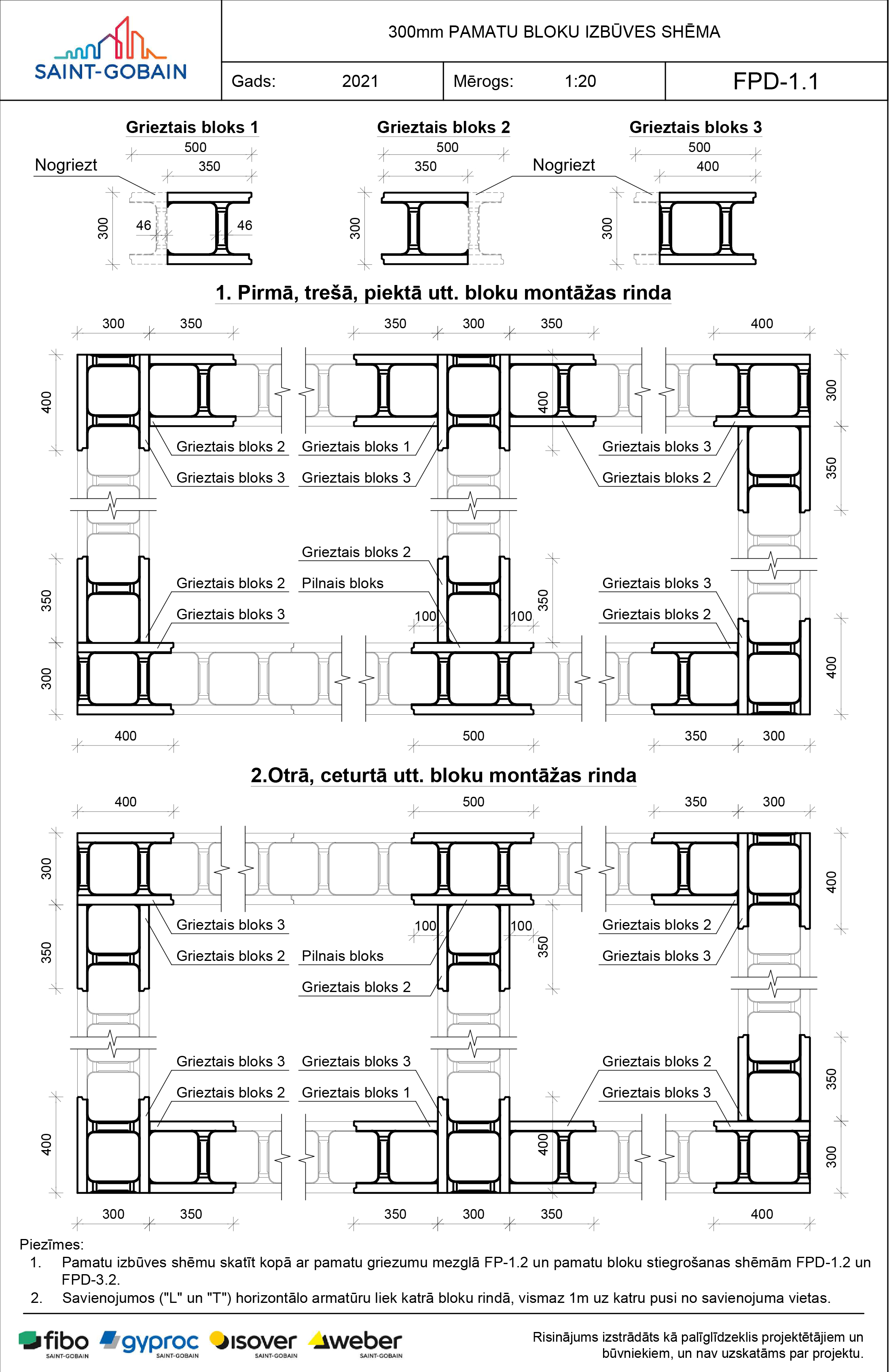

  • 200mm pamatu bloku izbūves shēma

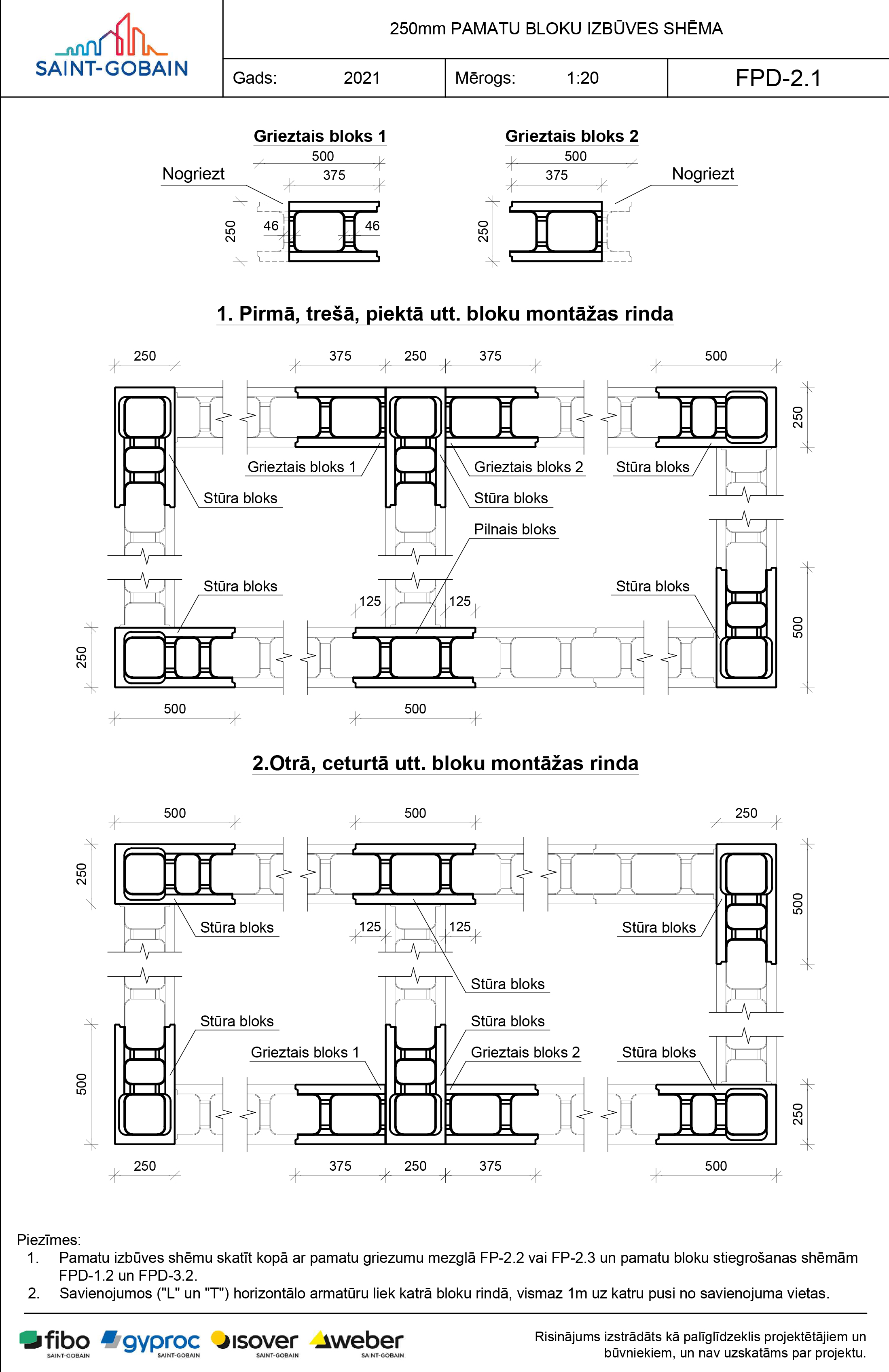

  • 250mm pamatu bloku izbūves shēma
  • 300mm pamatu bloku izbūves shēma

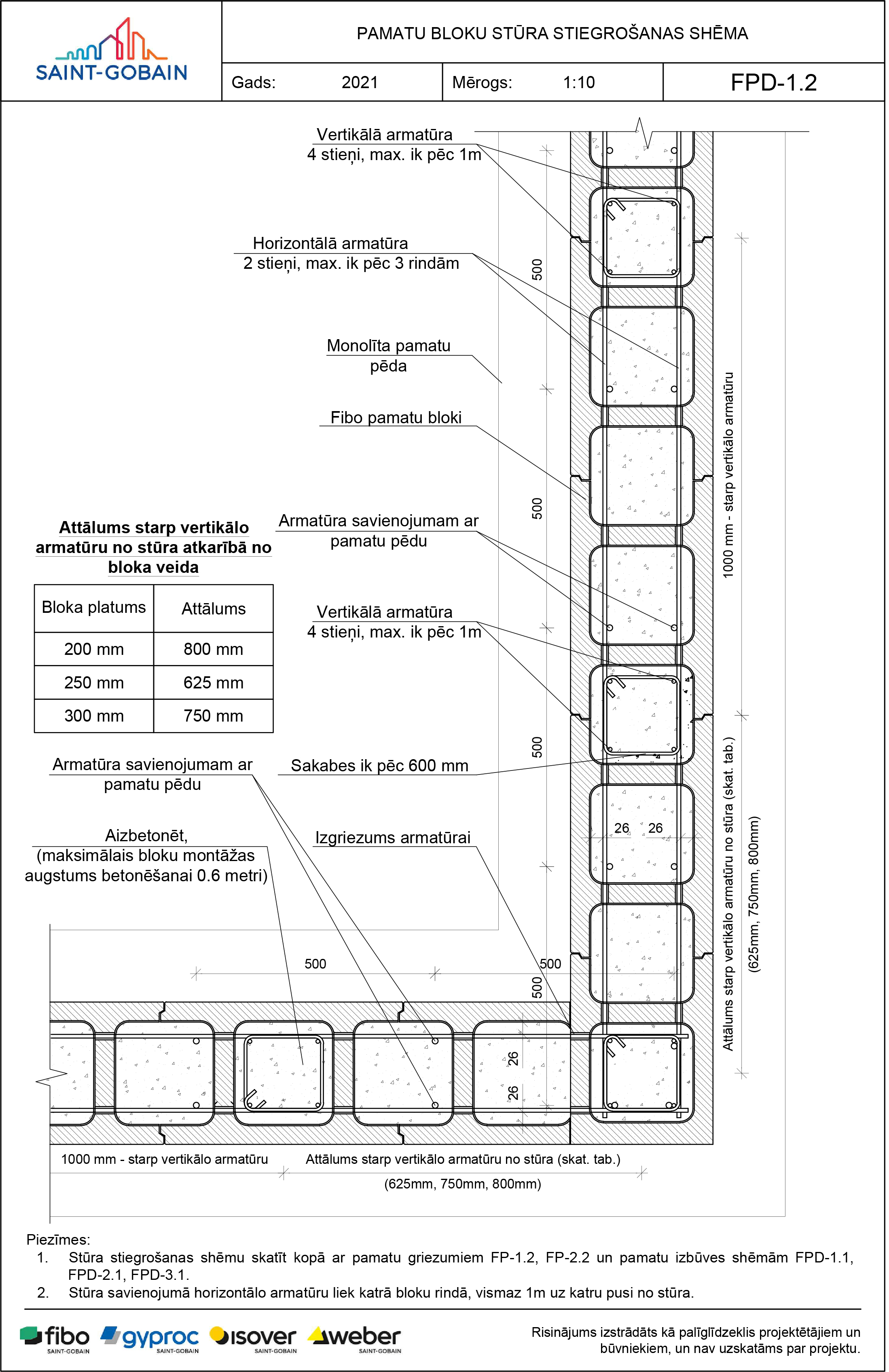

  • Pamatu bloku stūra stiegrošanas shēma

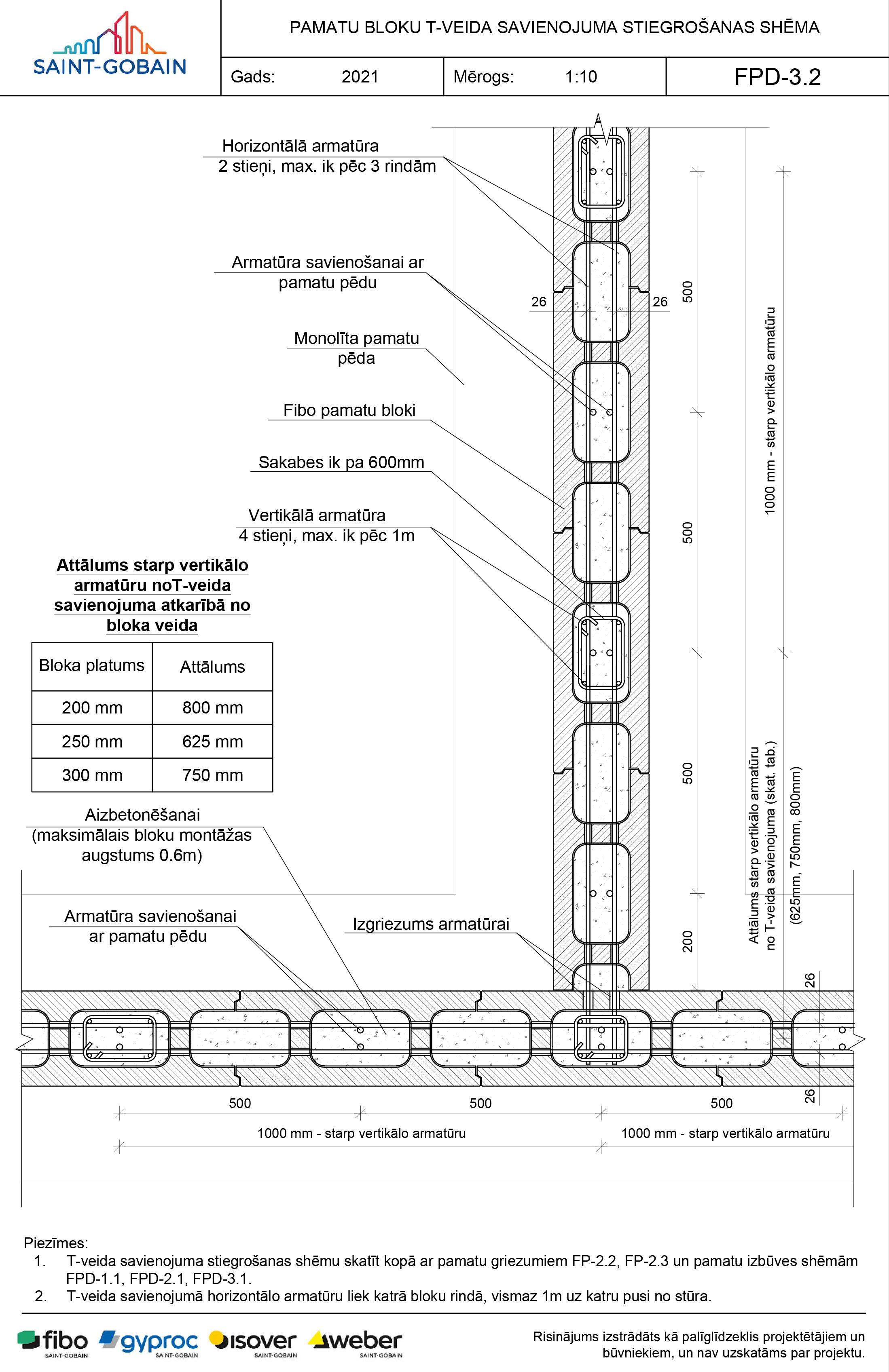

  • Pamatu bloku T-veida savienojuma stiegrošanas shēma

Aplūko ārsienu konstrukciju rasējumus vai lejupielādē PDF un DWG formātos

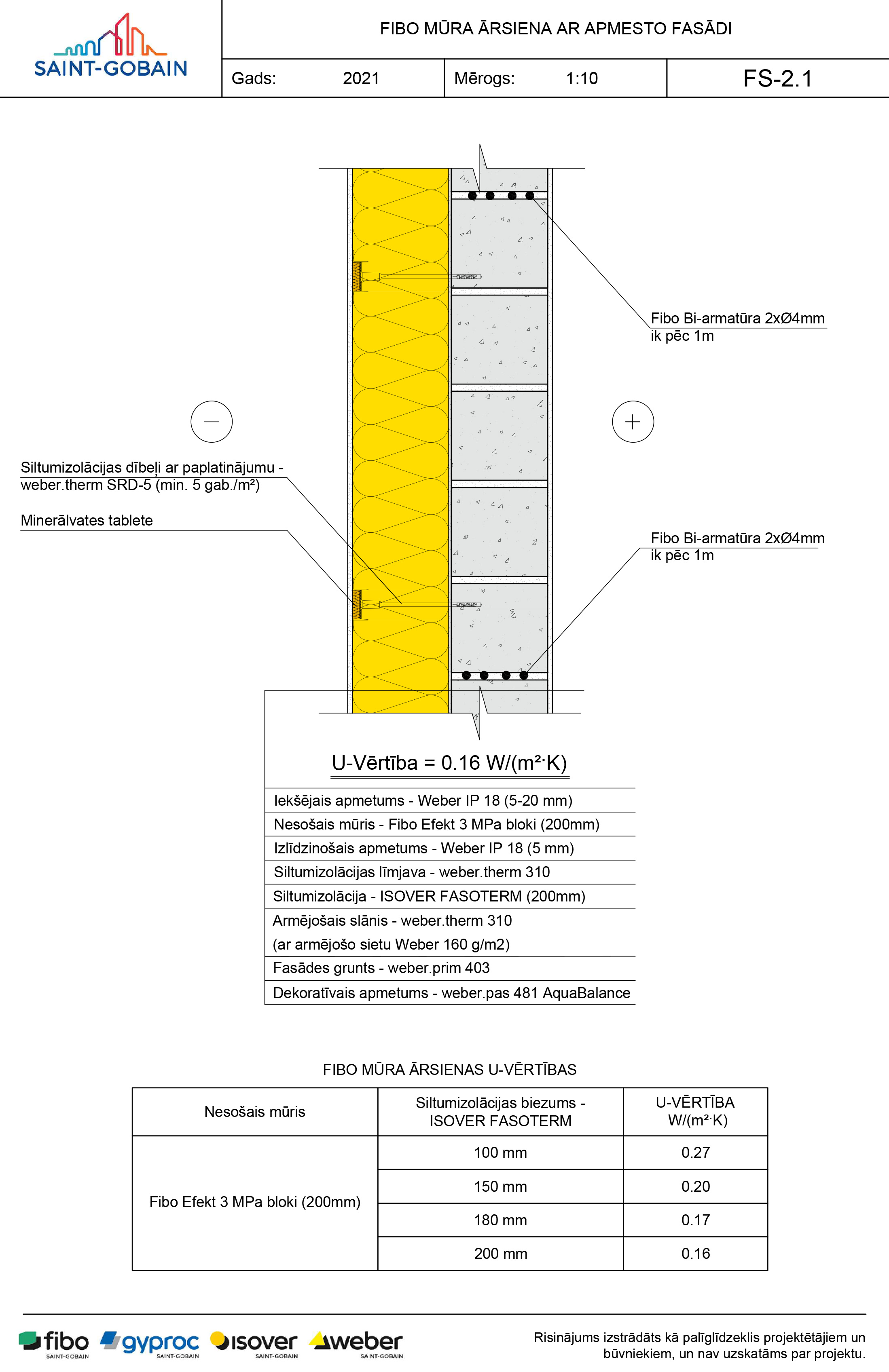

  • Fibo mūra ārsiena ar apmesto fasādi

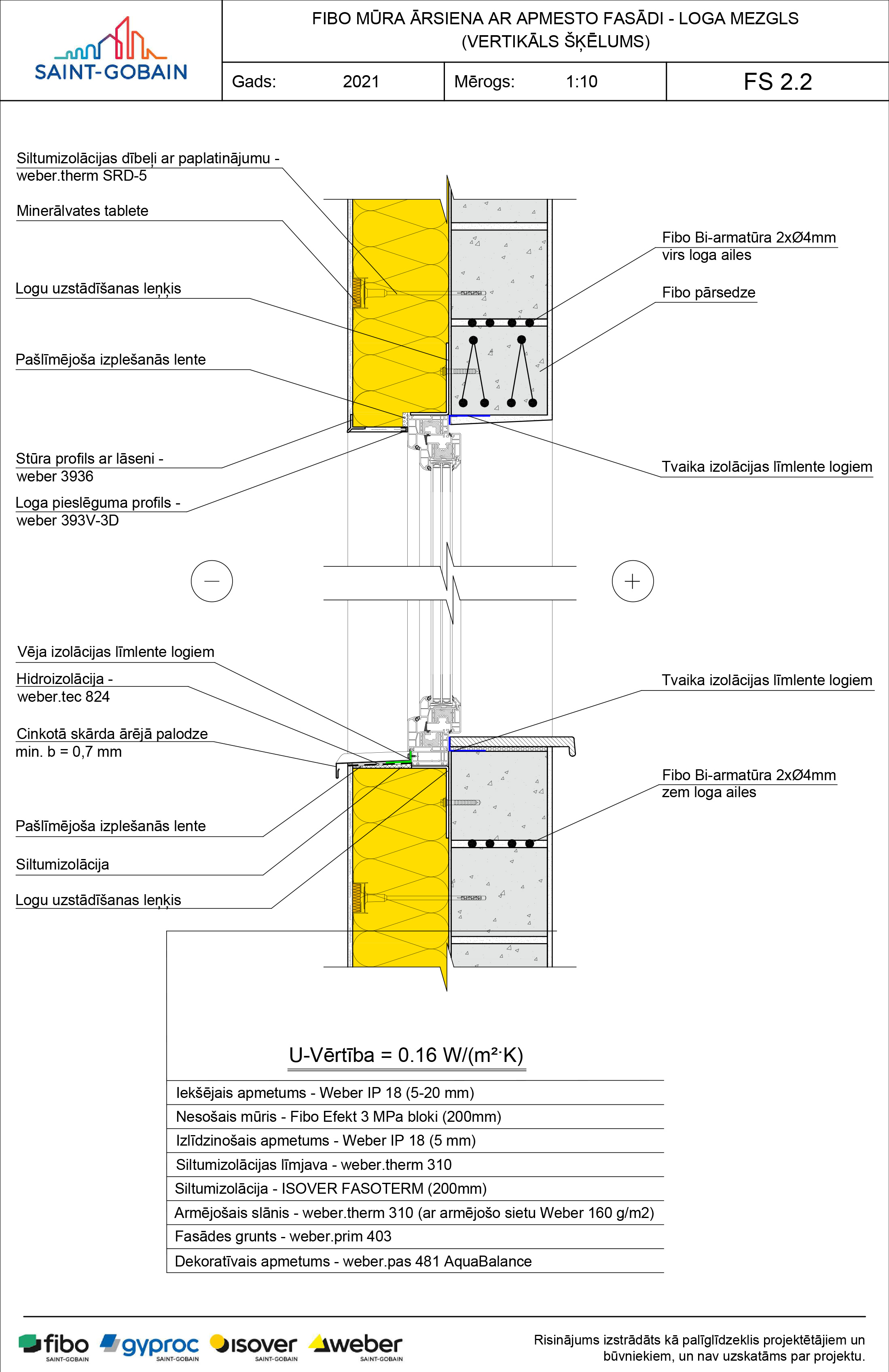

  • Fibo mūra ārsiena ar apmesto fasādi - loga mezgls
  • Ventilējama fasāde ar koka karkasa apakškonstrukciju uz Fibo sienas
  • Ventilējama fasāde ar koka karkasa apakškonstrukciju uz Fibo ārsienas - loga mezgls

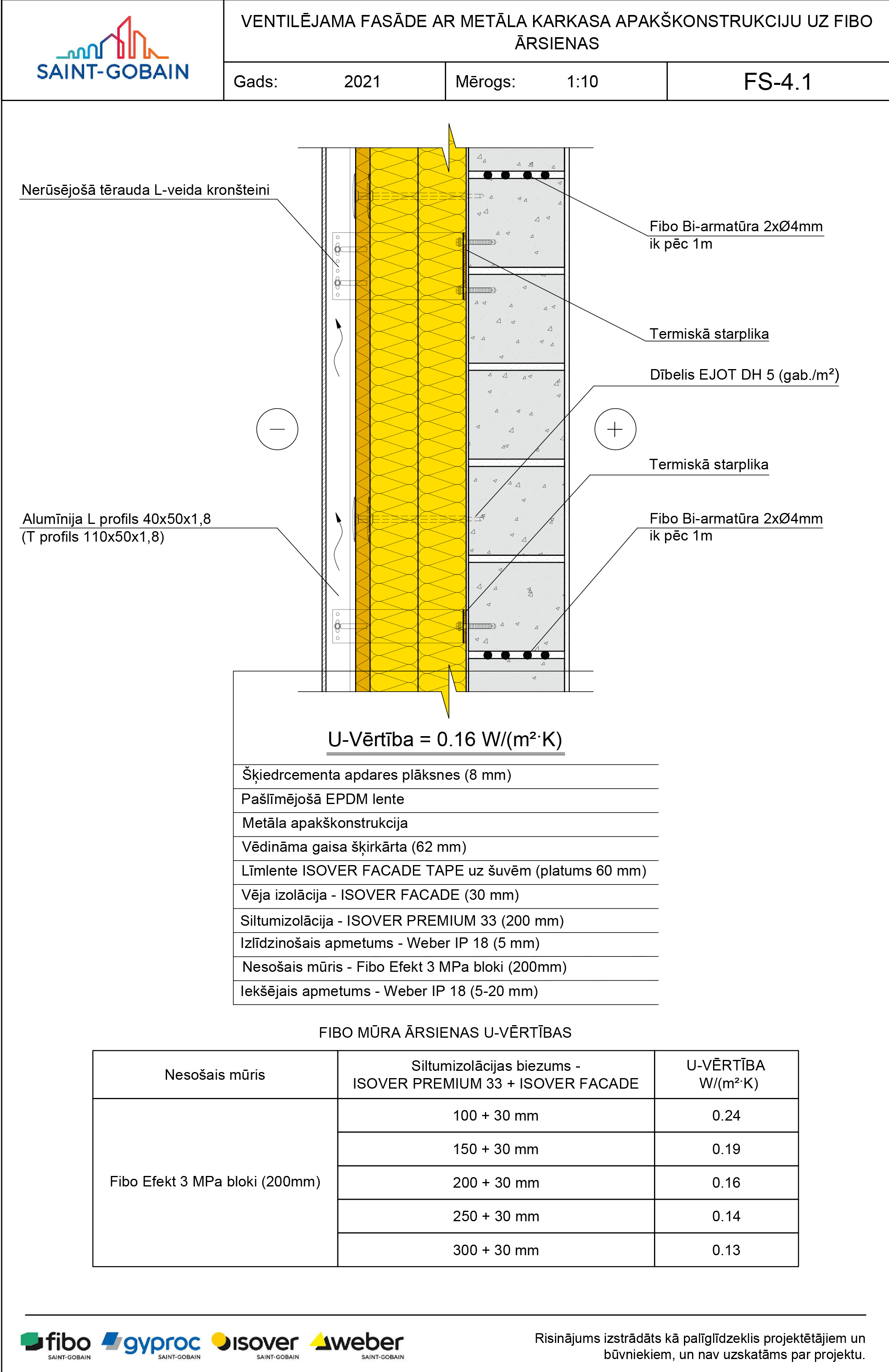

  • Ventilējama fasāde ar metāla karkasa apakškonstrukciju uz Fibo sienas

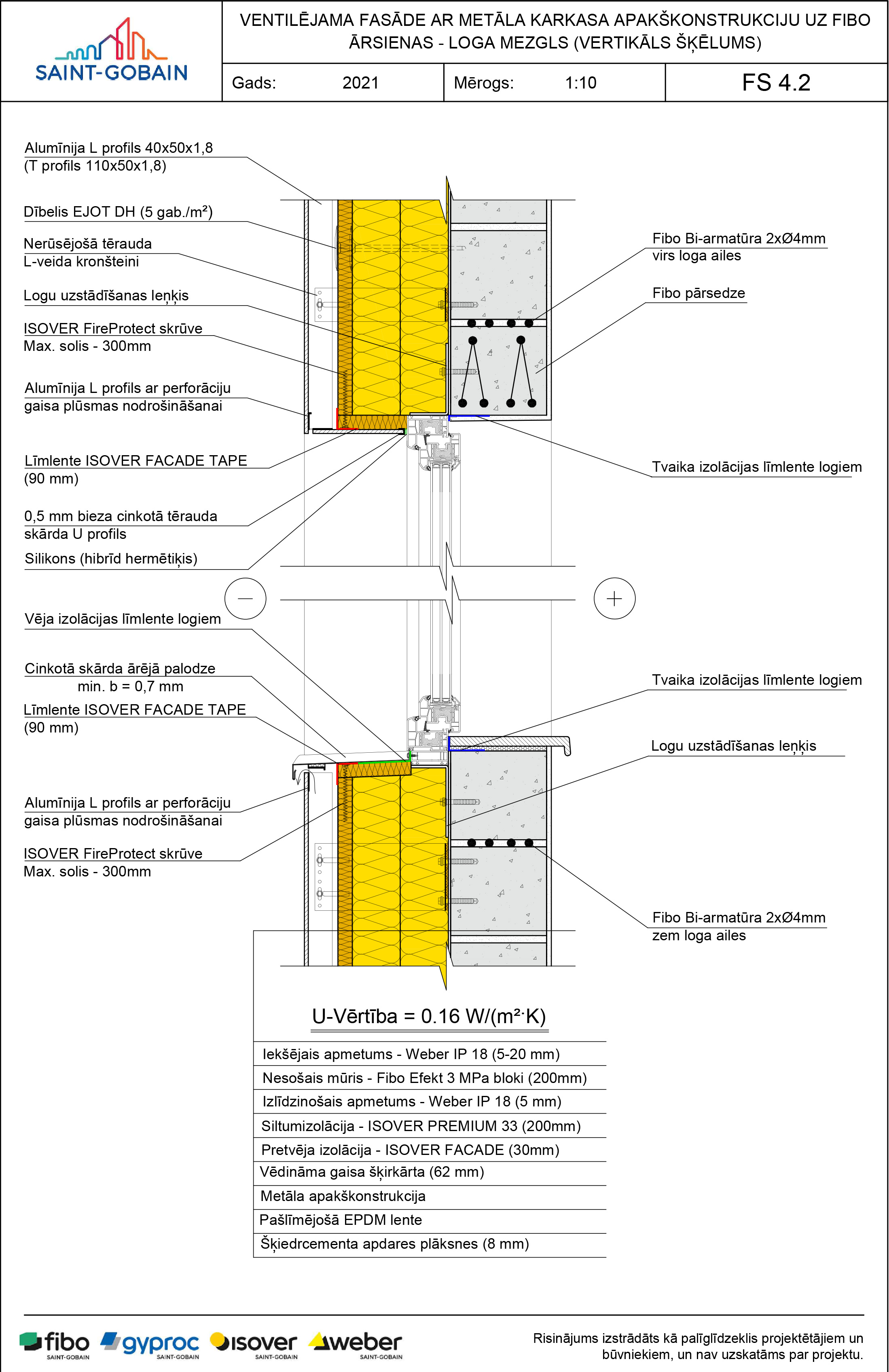

  • Ventilējama fasāde ar metāla karkasa apakškonstrukciju uz Fibo ārsienas - loga mezgls

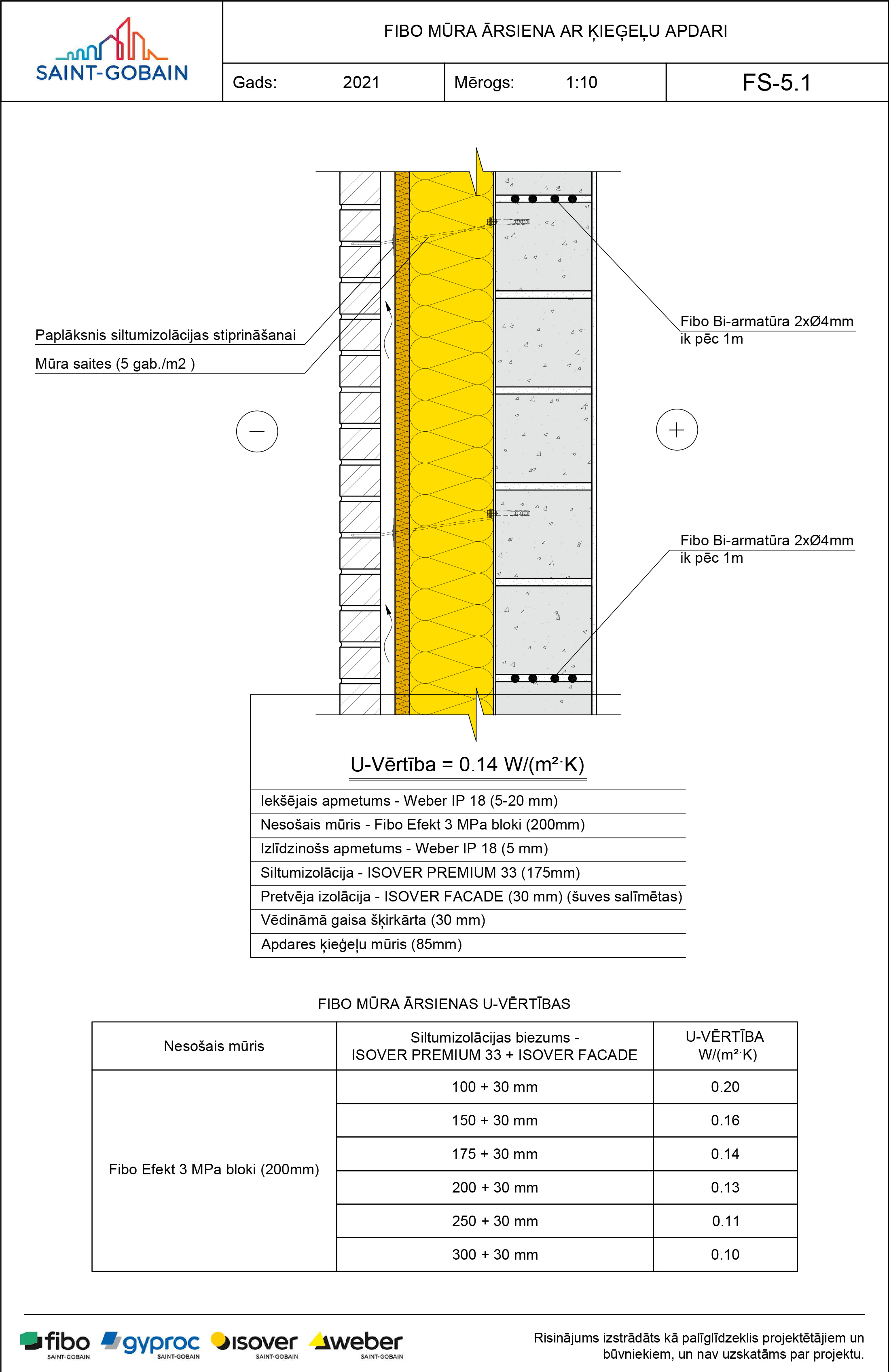

  • Fibo mūras siena ar ķieģeļu apdari

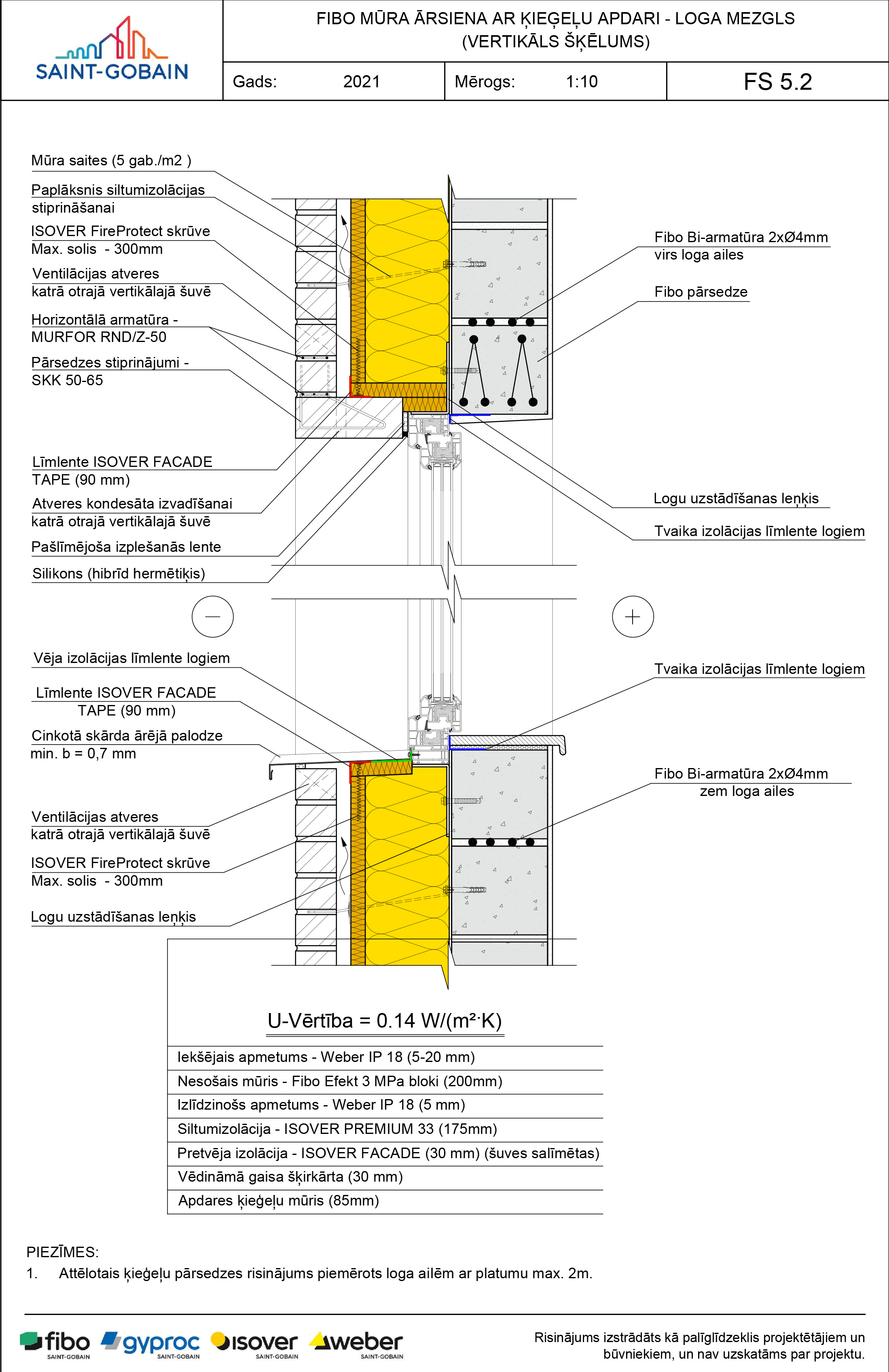

  • Fibo mūra ārsiena ar ķieģeļu apdari - loga mezgls

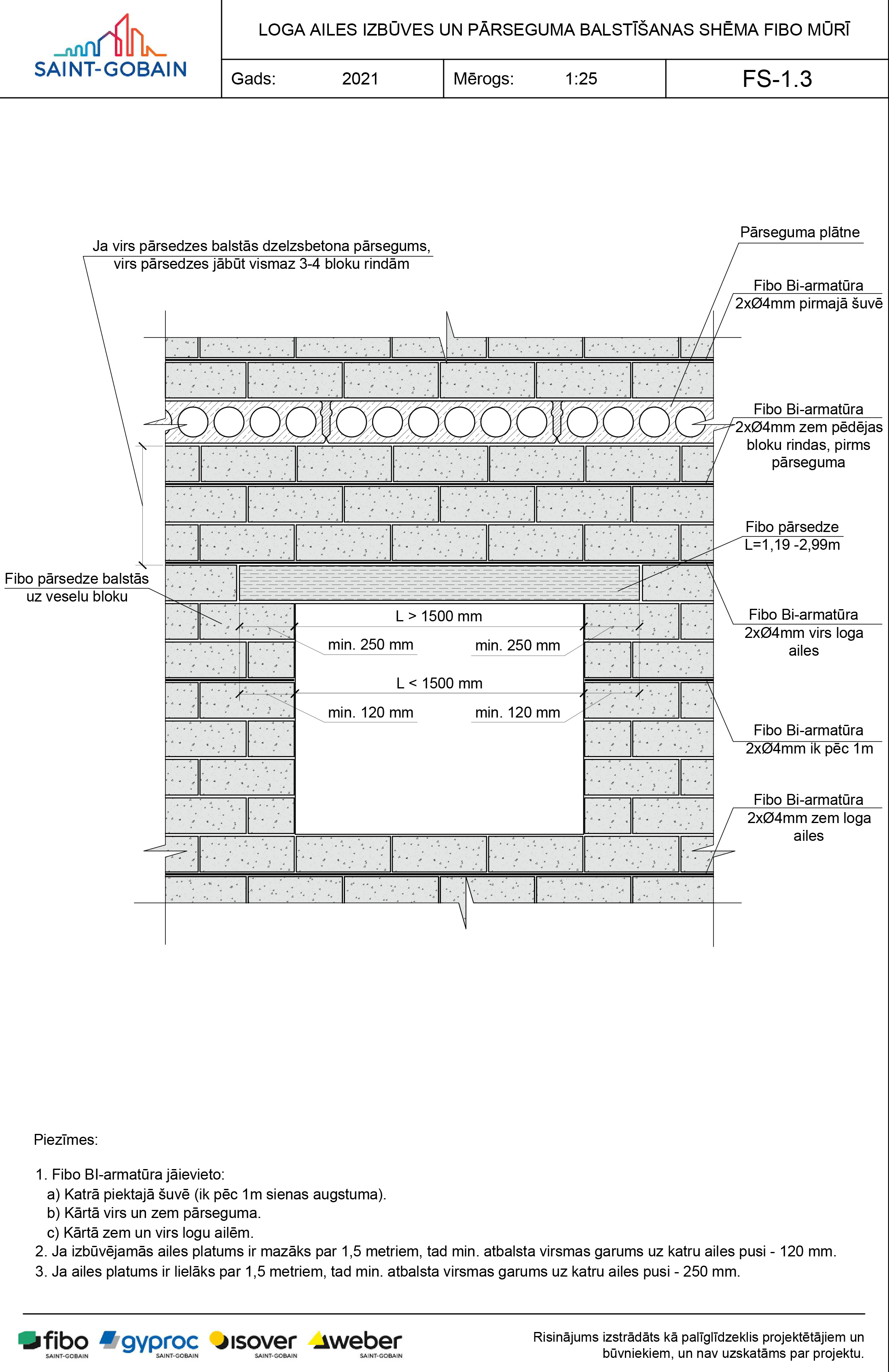

  • Loga ailes izbūves un pārseguma balstīšanas shēma Fibo mūrī

Aplūko pārseguma balstīšanas konstrukciju rasējumus vai lejupielādē PDF un DWG formātos

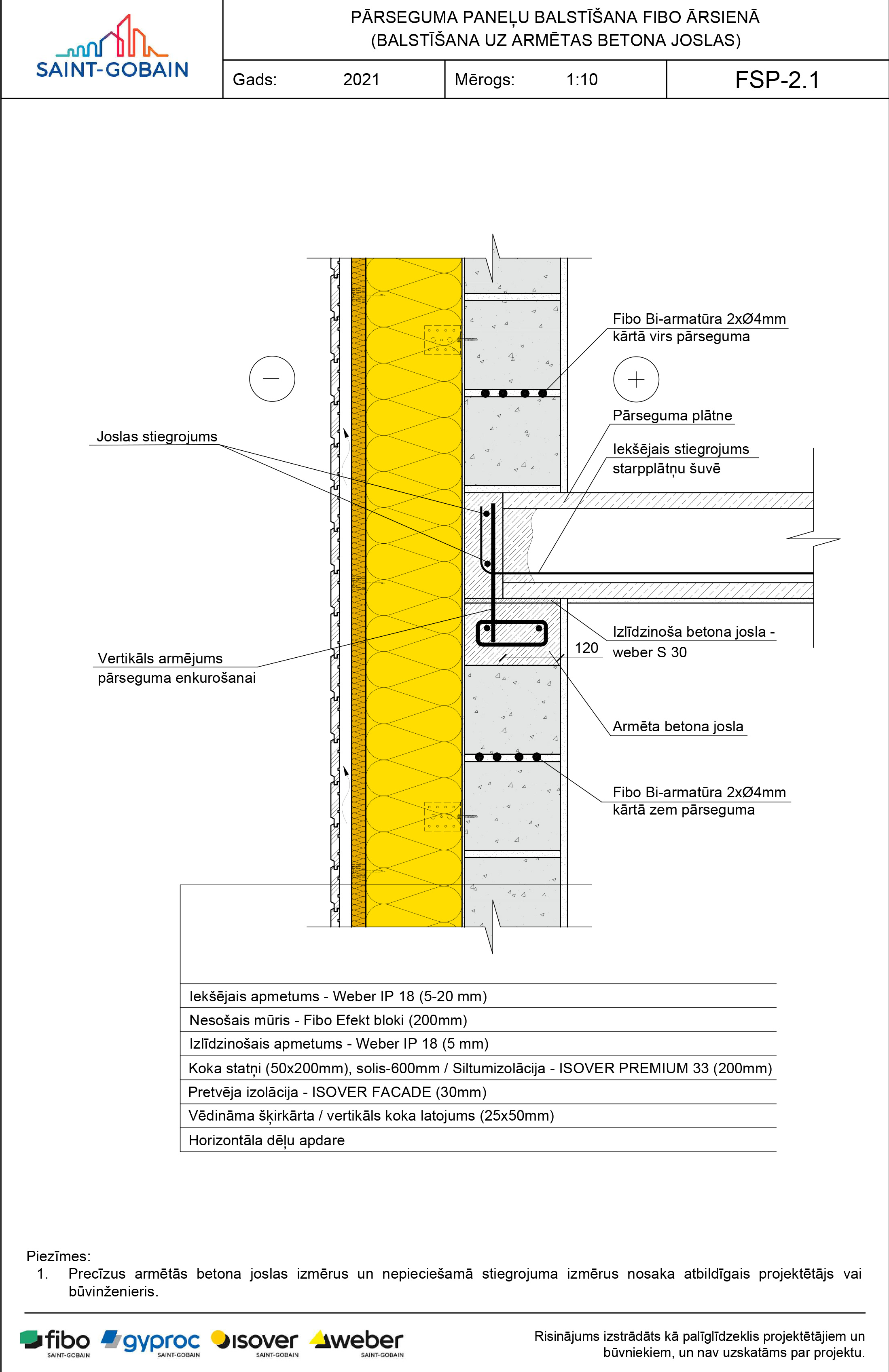

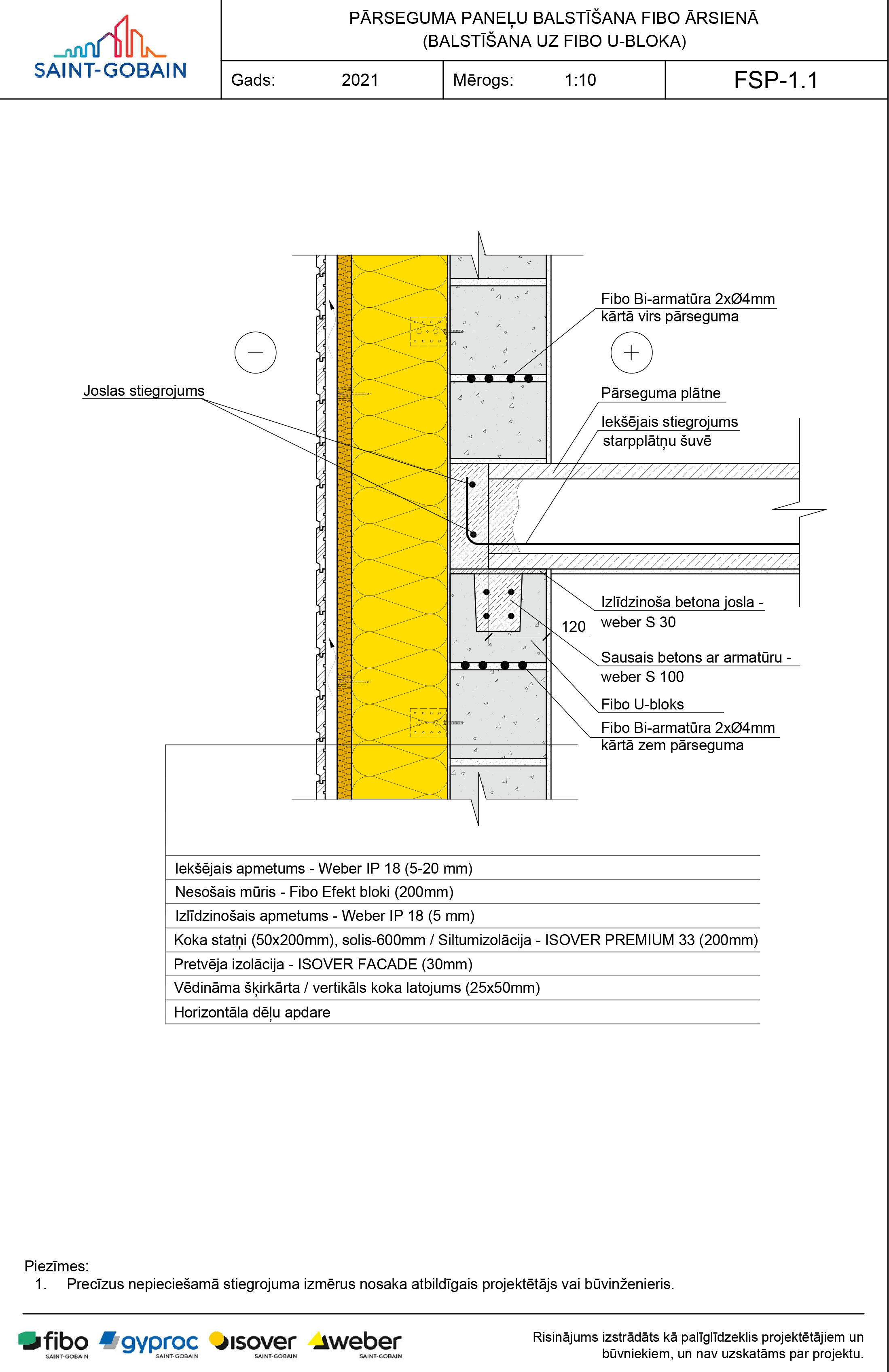

  • Pārseguma paneļu balstīšana Fibo ārsienā (uz Fibo U-bloka)
  • Pārseguma paneļu balstīšana Fibo ārsienā (uz armētas betona joslas)

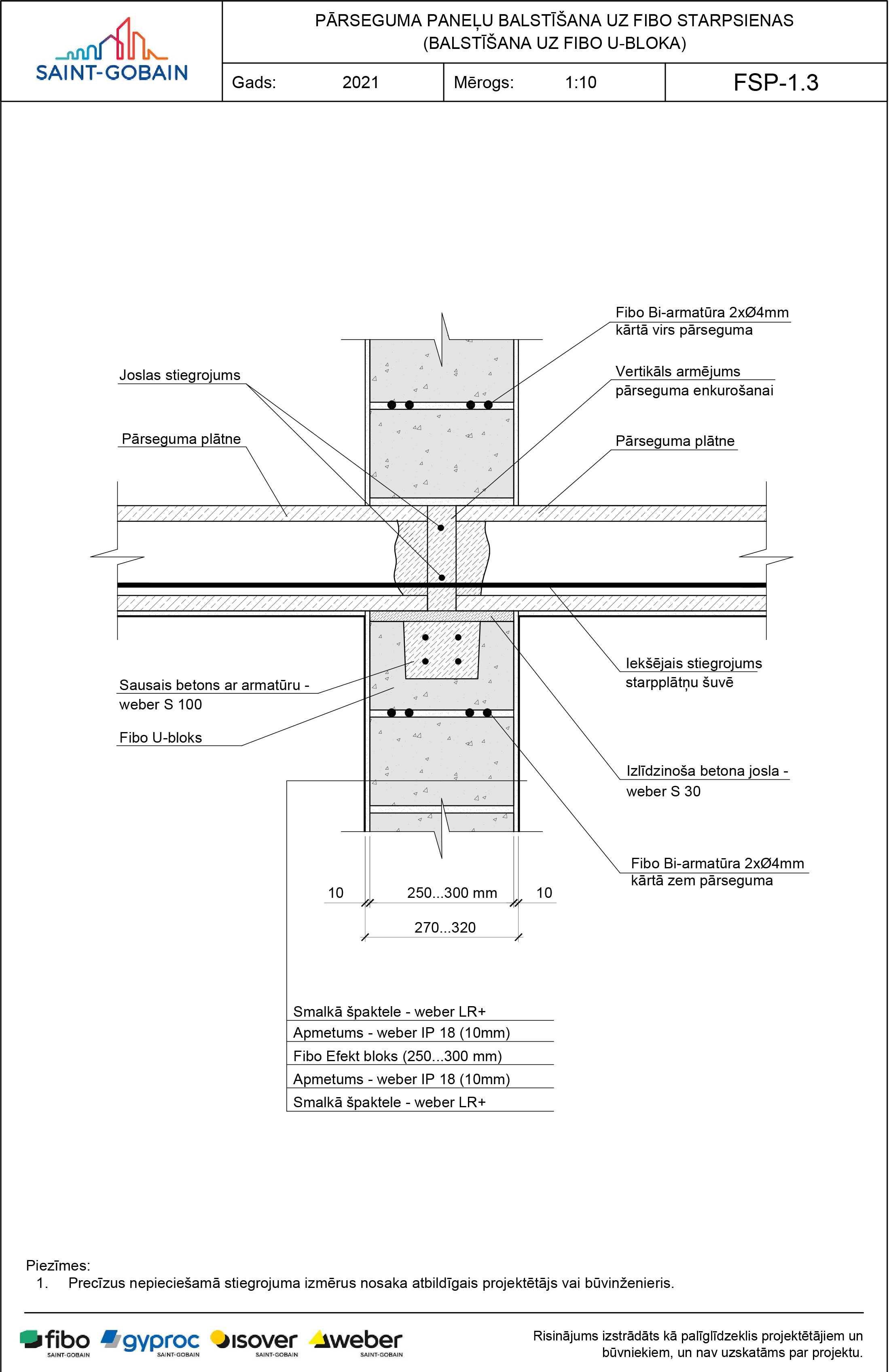

  • Pārseguma paneļu balstīšana uz Fibo starpsienas (uz Fibo U-bloka)

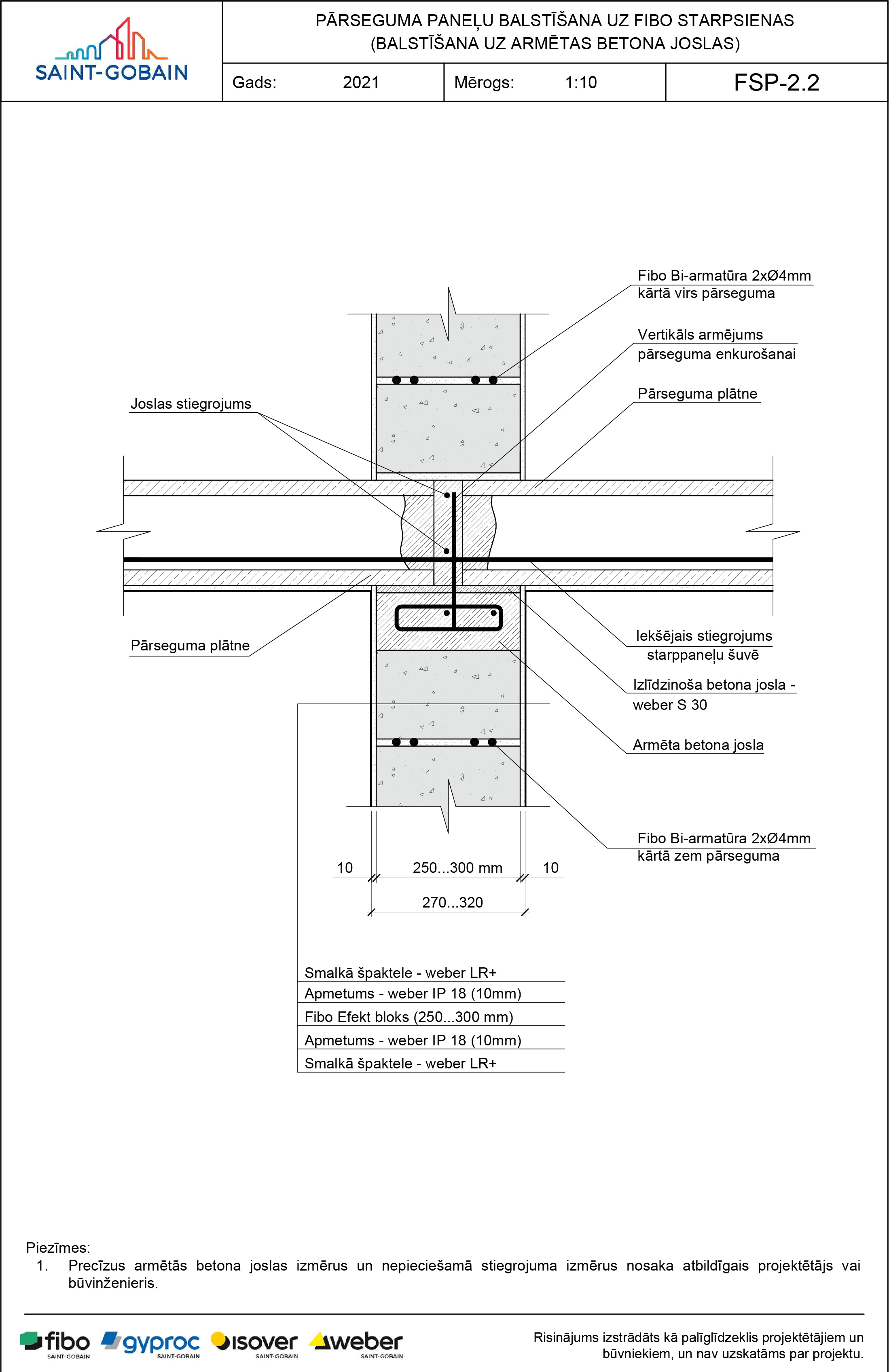

  • Pārseguma paneļu balstīšana uz Fibo starpsienas (uz armētas betona joslas)

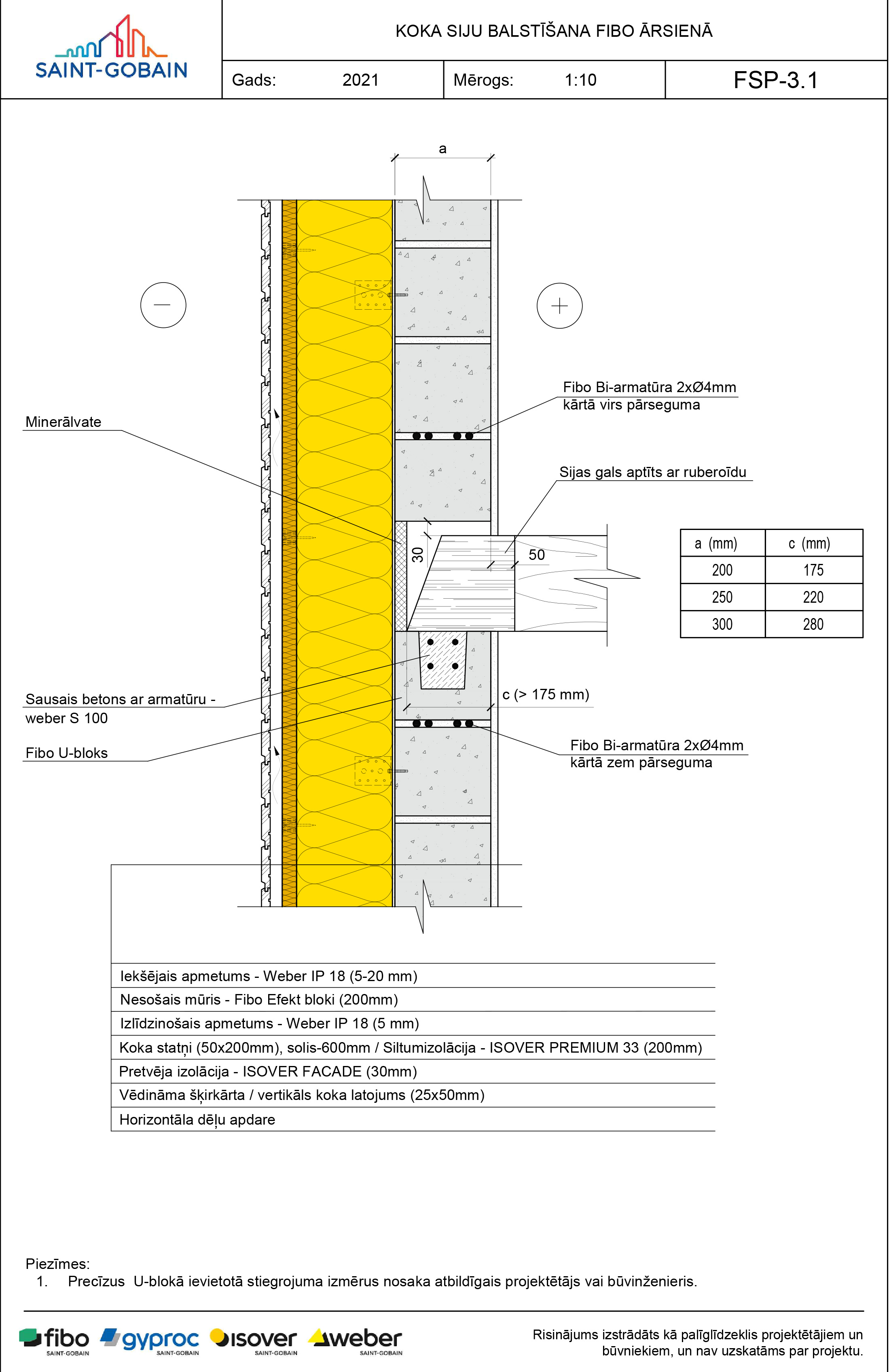

  • Koka siju balstīšana Fibo ārsienā

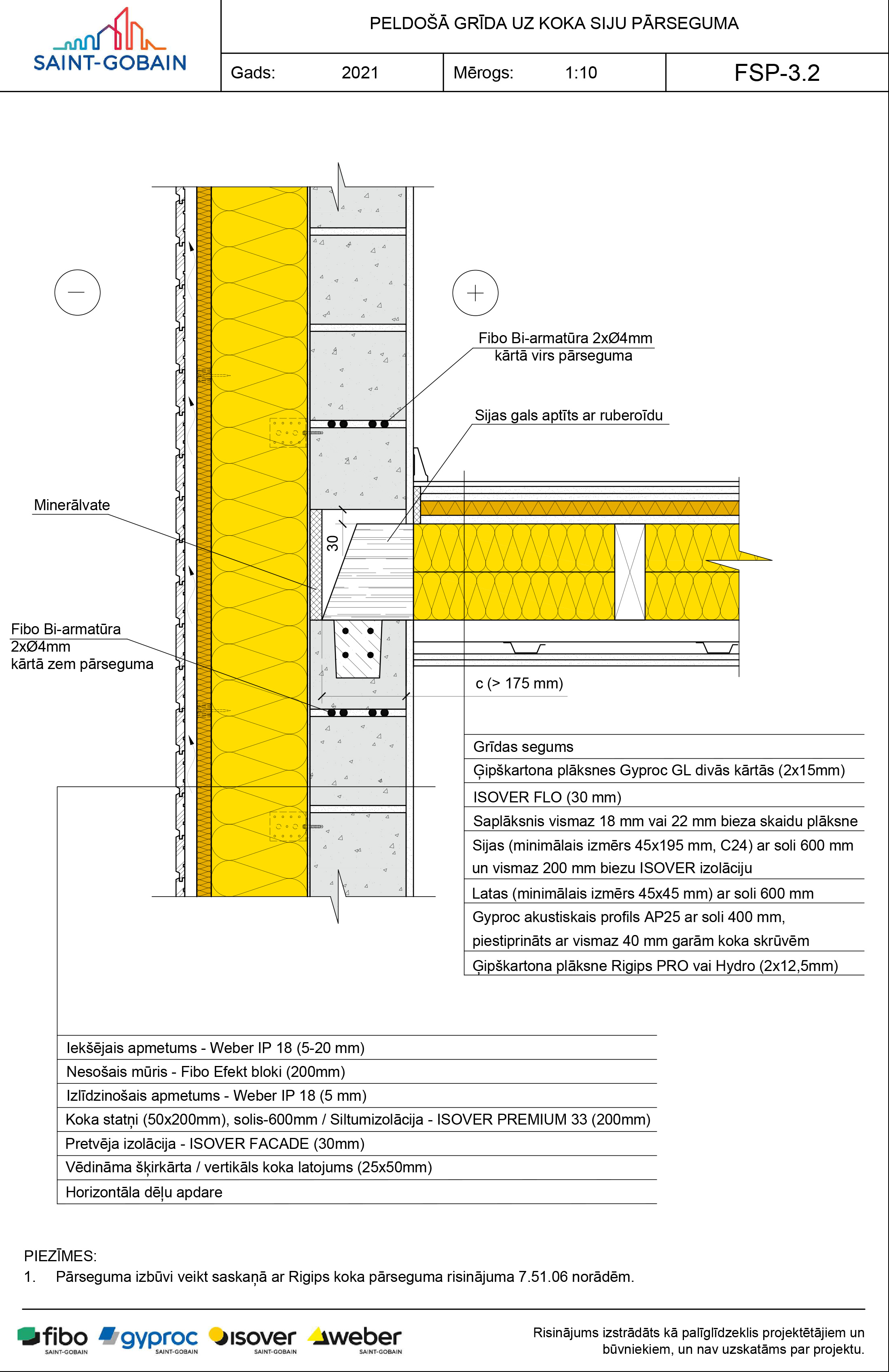

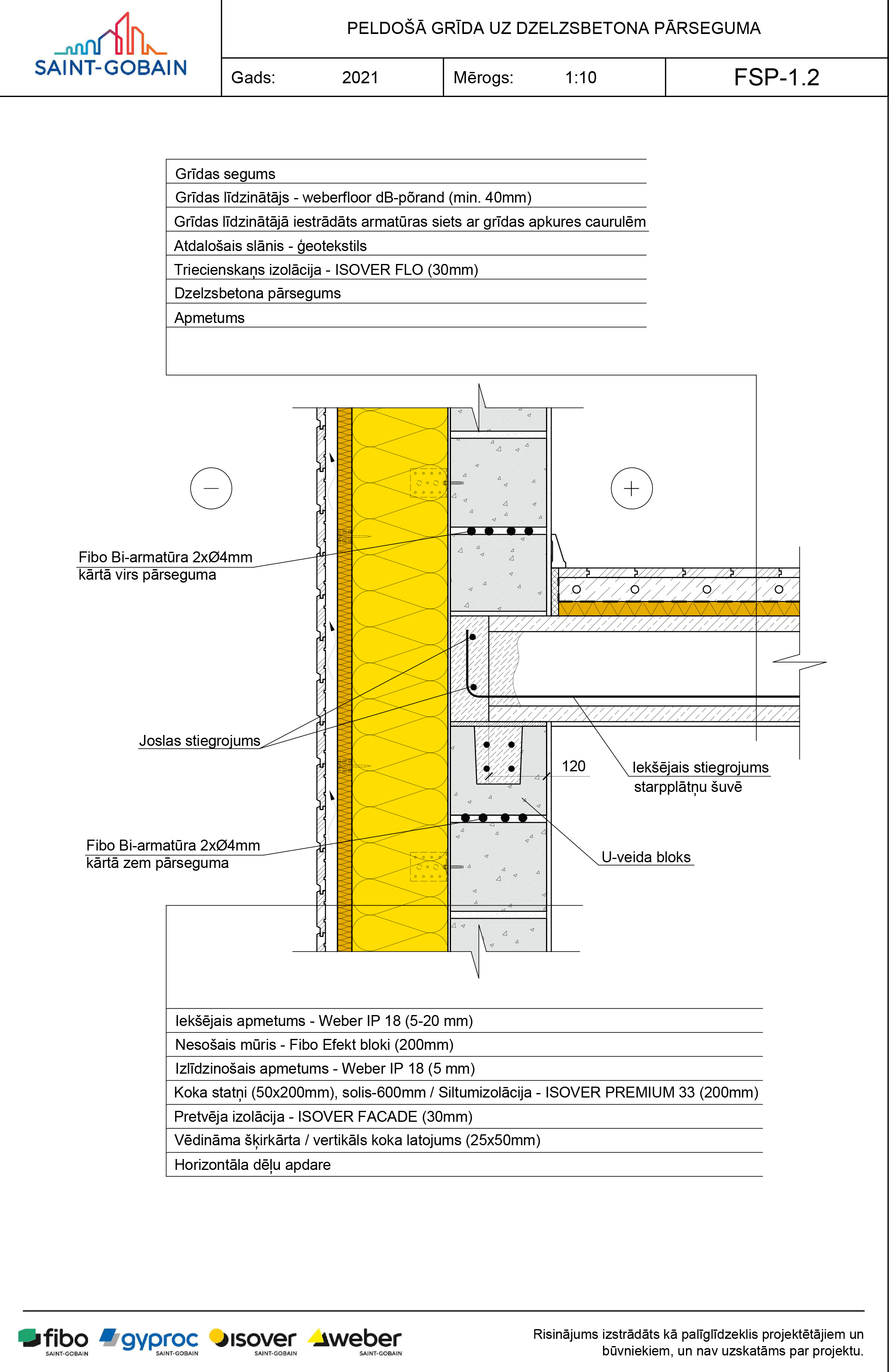

Aplūko pārseguma peldošo grīdu konstrukciju rasējumus vai lejupielādē PDF un DWG formātos

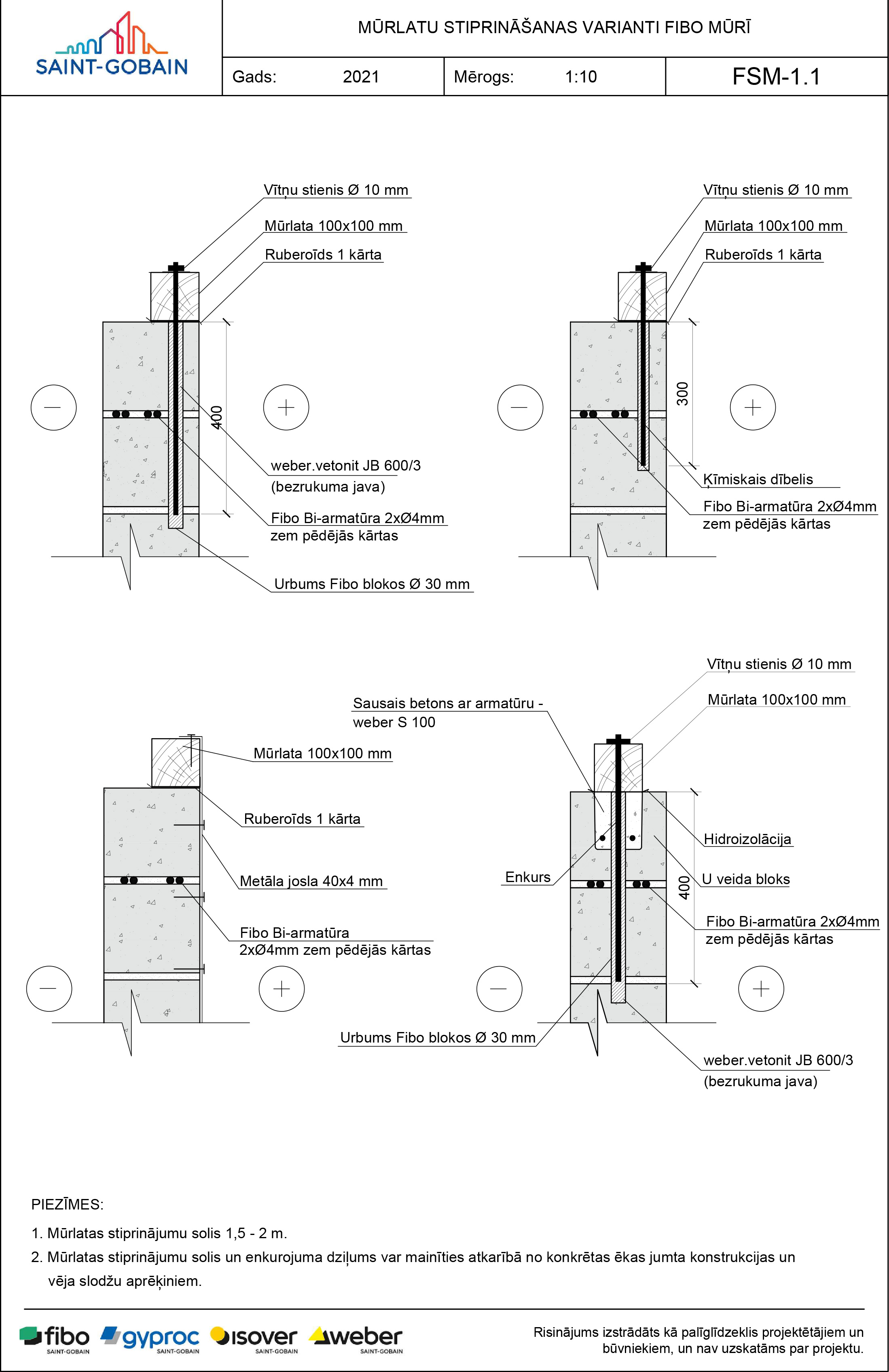

Aplūko jumta konstrukciju rasējumus vai lejupielādē PDF un DWG formātos

Aplūko Fibo bloku sienu pieslēgumu rasējumus vai lejupielādē PDF un DWG formātos

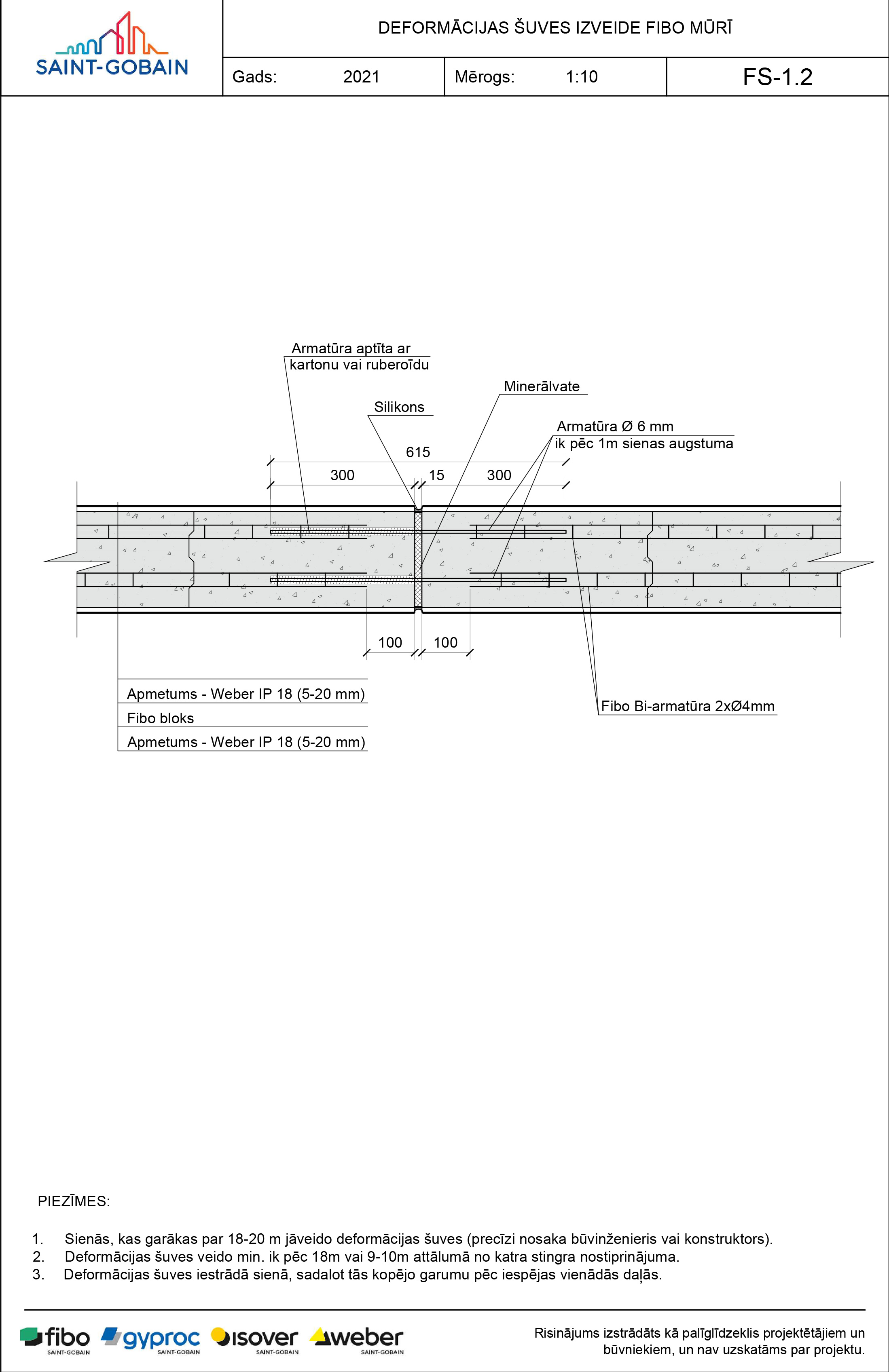

  • Deformācijas šuves izveide Fibo mūrī

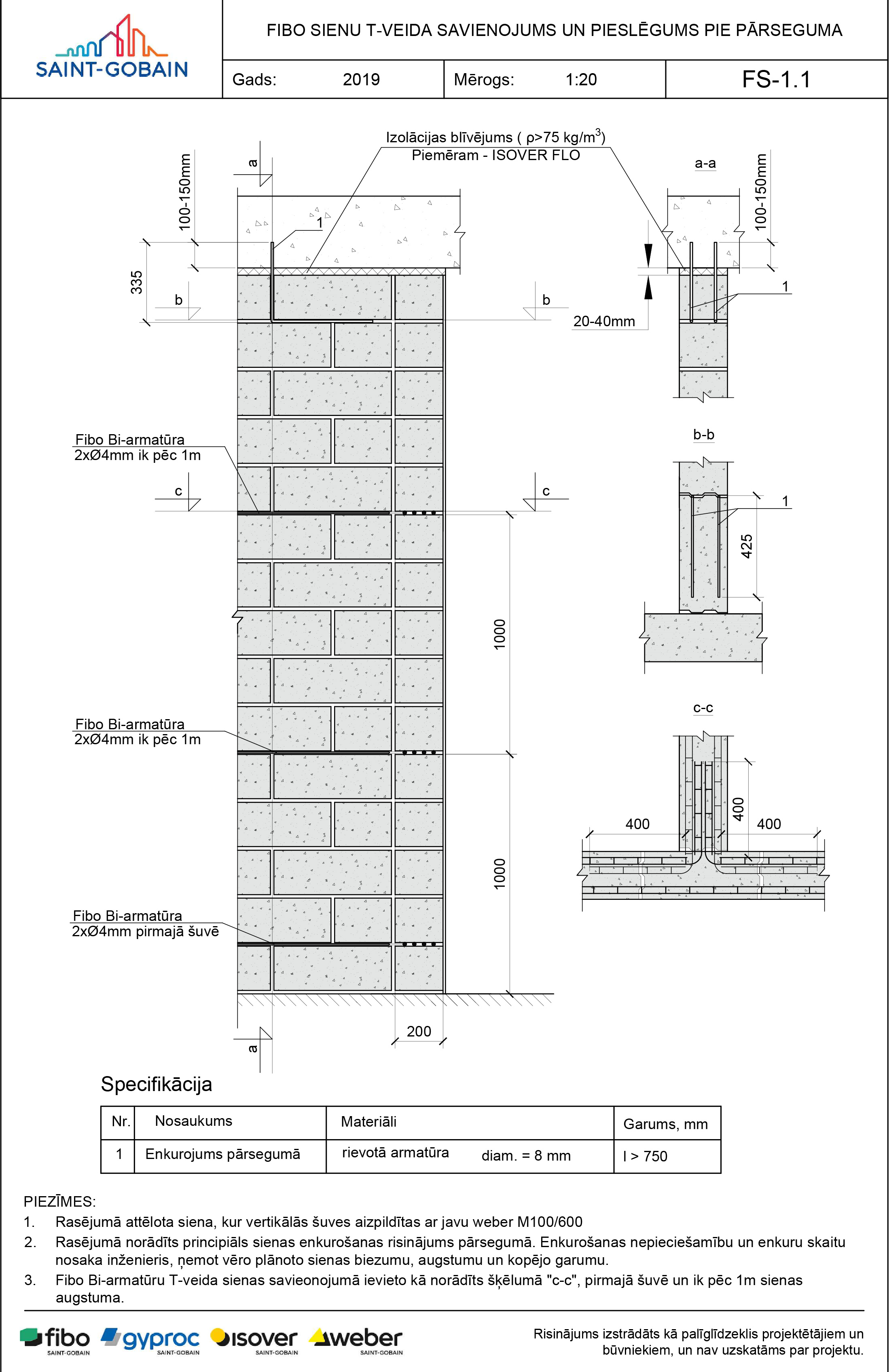

  • Fibo sienu T-veida savienojums un pieslēgums pie pārseguma

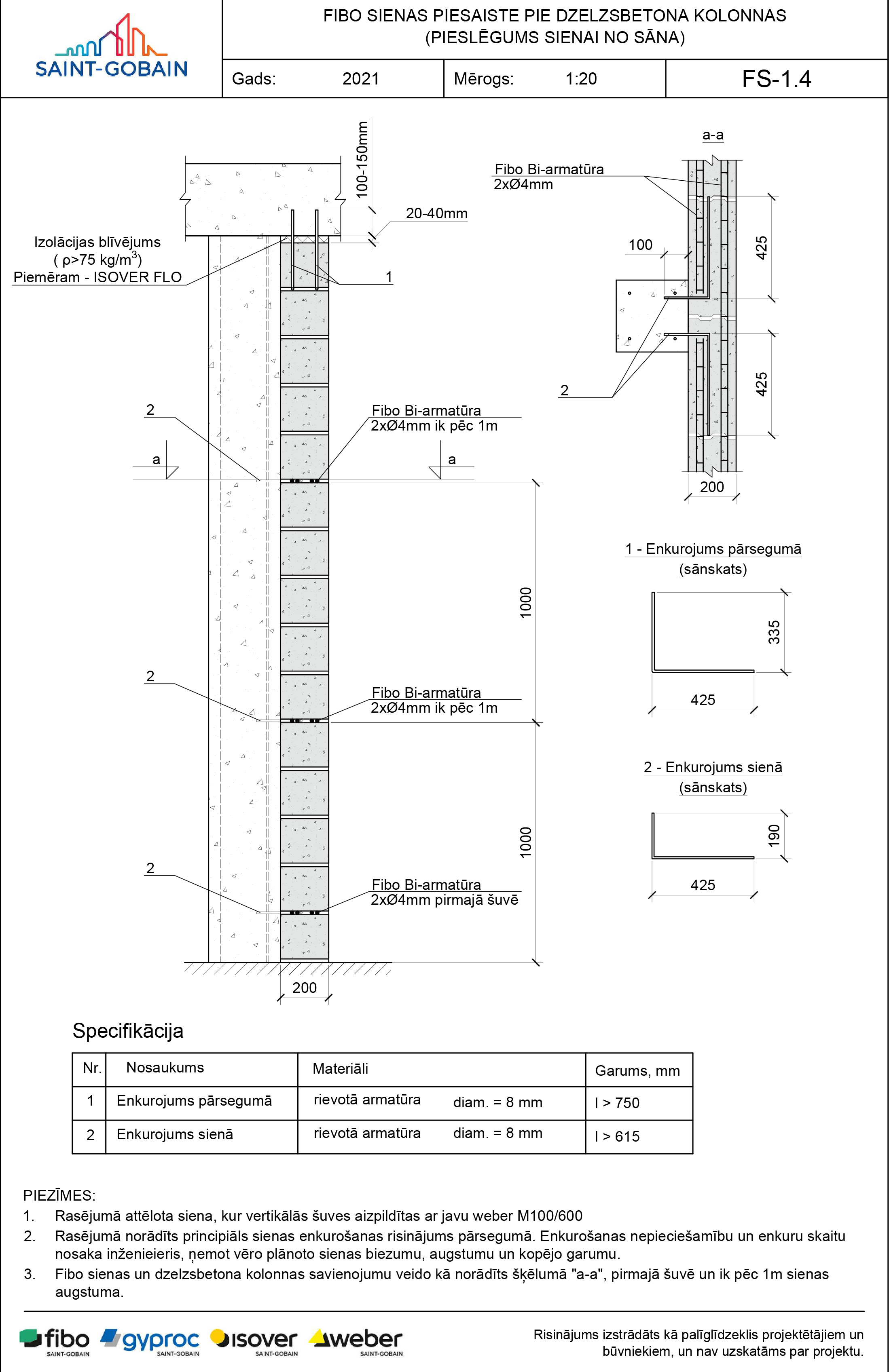

  • Fibo sienas piesaiste pie dzelzsbetona kolonnas (pieslēgums sienai no sāna)

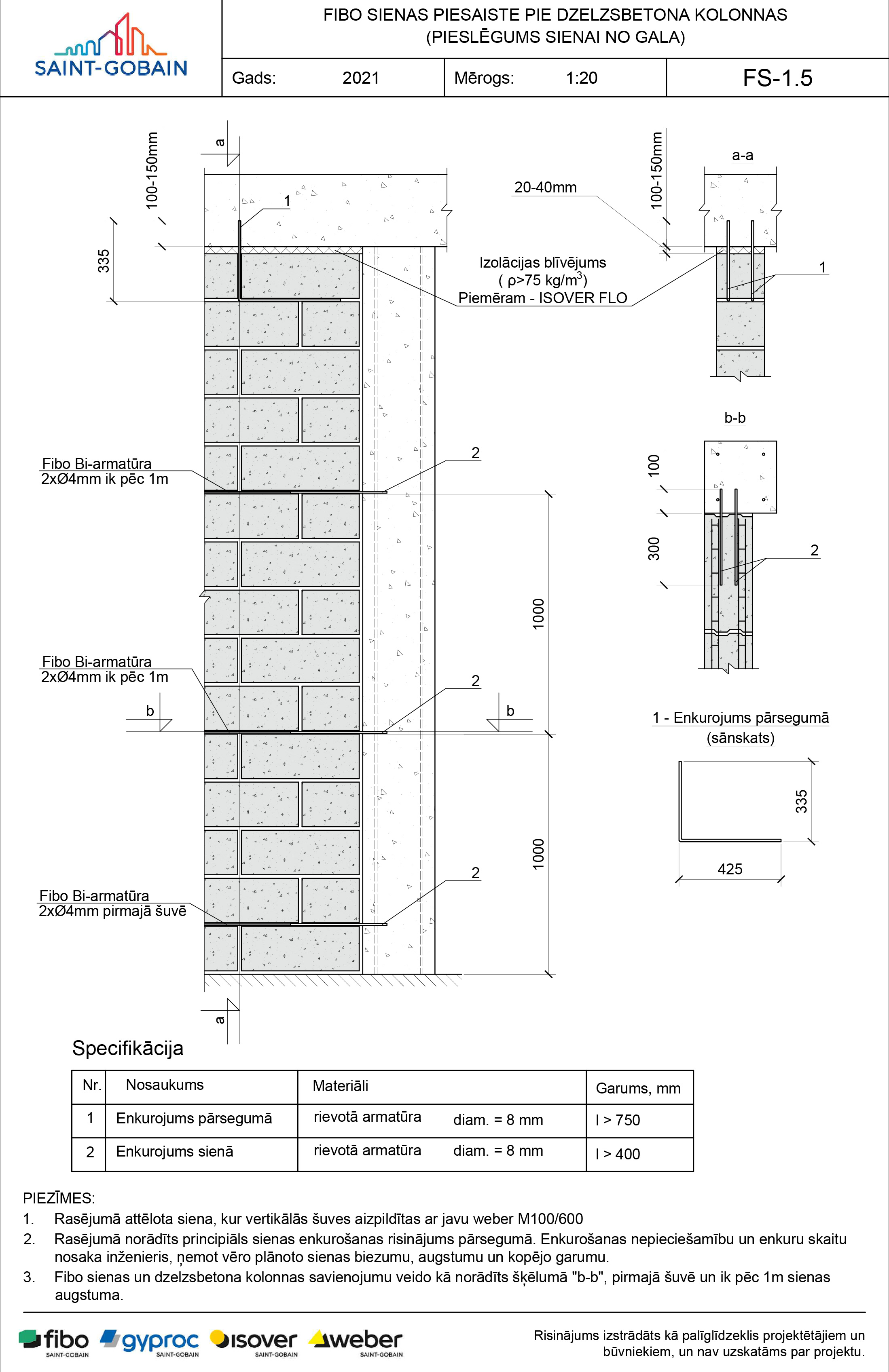

  • Fibo sienas piesaiste pie dzelzsbetona kolonnas (pieslēgums sienai no gala)

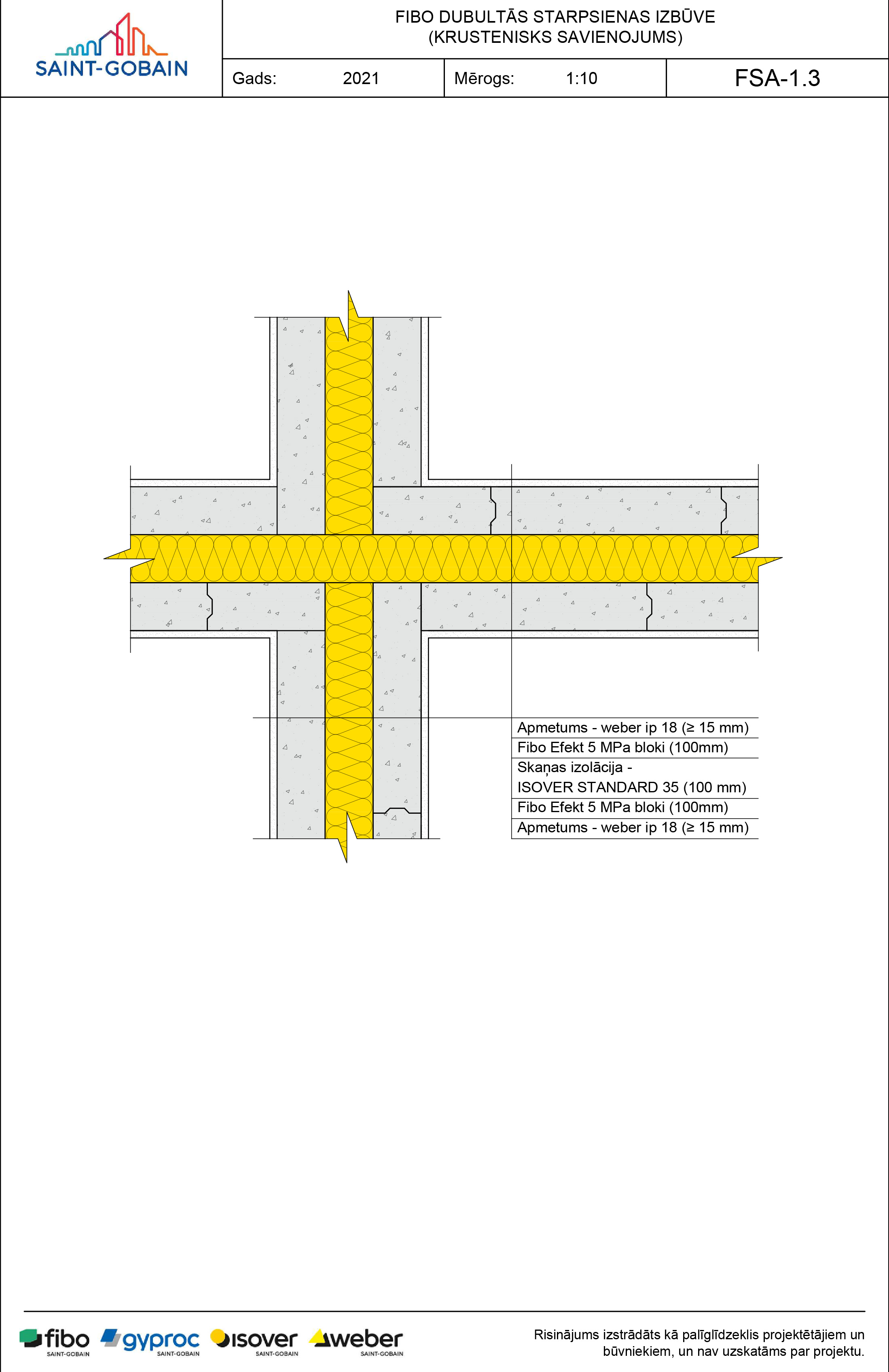

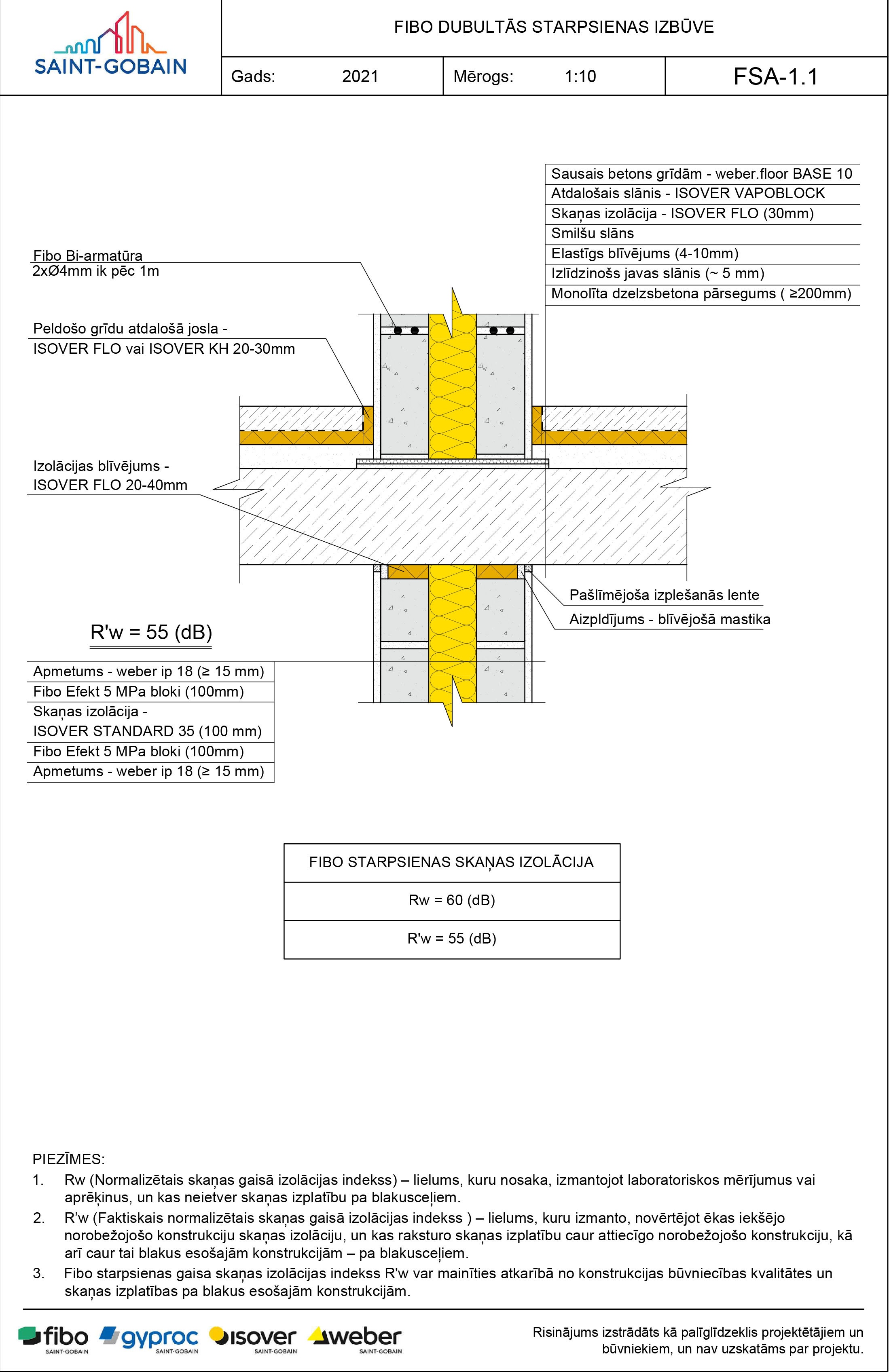

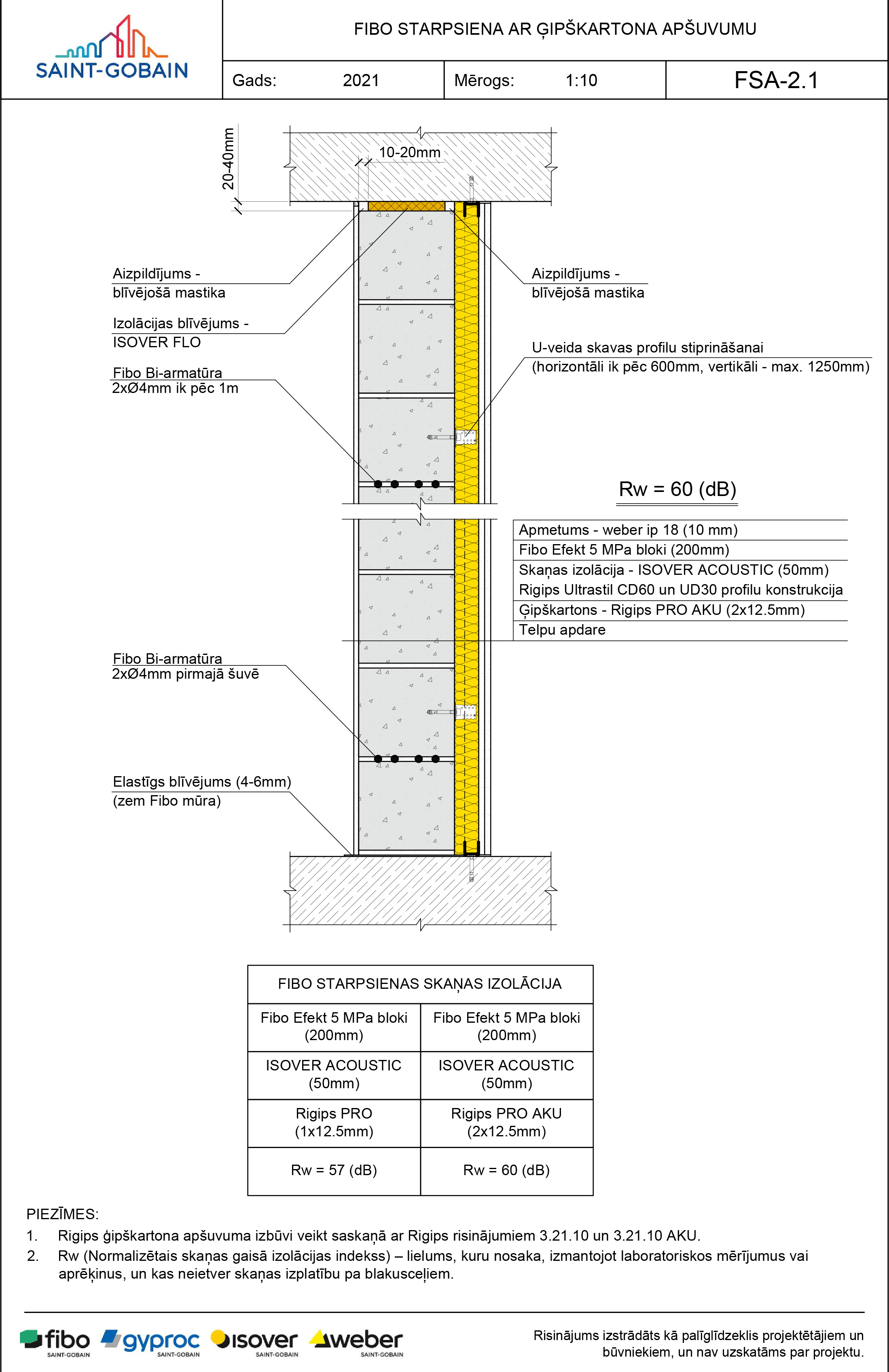

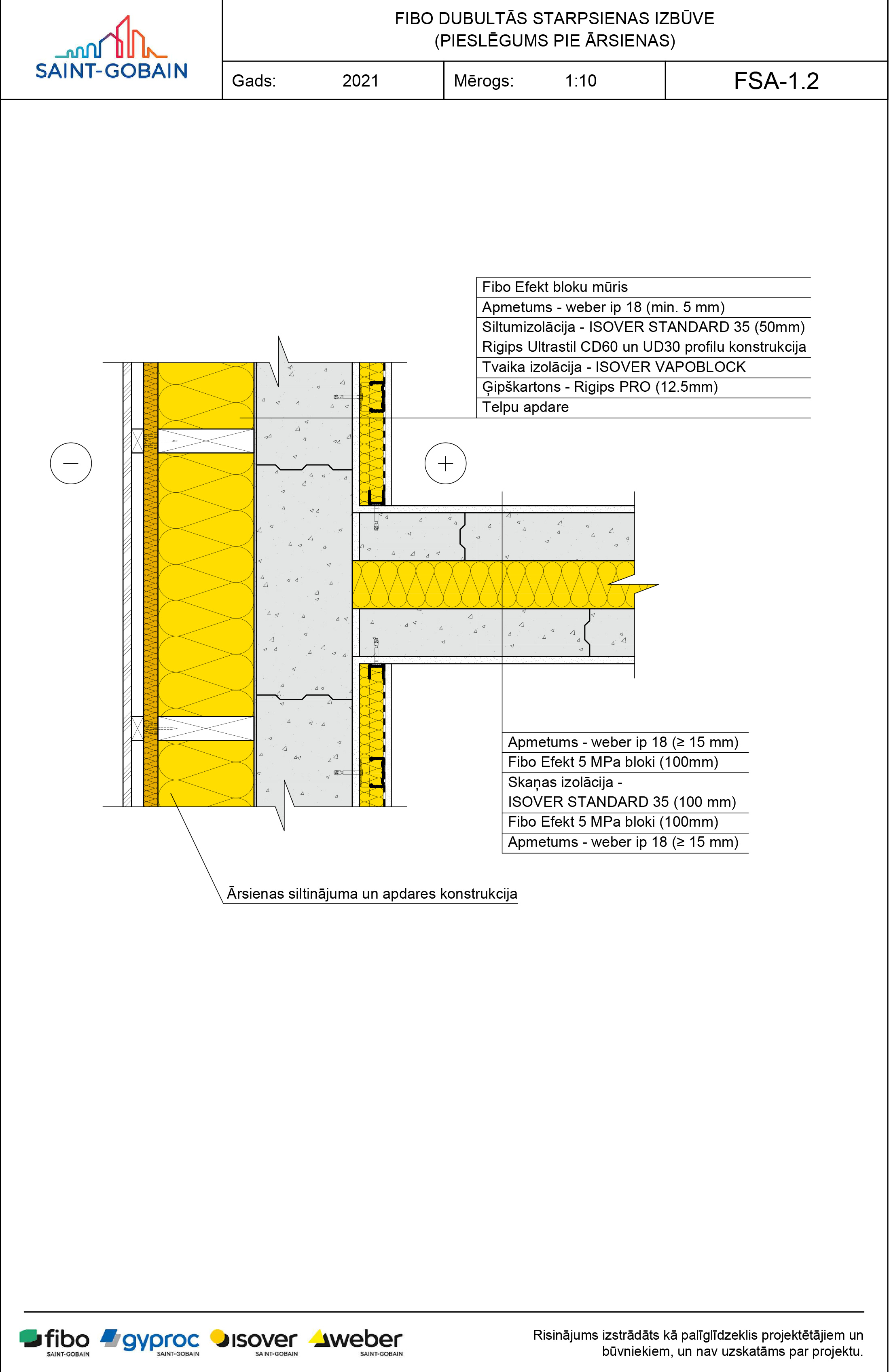

Aplūko skaņu izolējošo Fibo bloku starpsienu konstrukciju rasējumus vai lejupielādē PDF un DWG formātos
